DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du condenseur de réglage radio sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
ATTENTION:
3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
9. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
10. DEPOSER LE CONDENSATEUR DE REGLAGE DE RADIO (pour feu stop surélevé)
REMARQUE:
Lors de la dépose du cache de borne, le condensateur de réglage de radio doit être remplacé car le cache de borne et le condensateur sont fournis comme un ensemble.

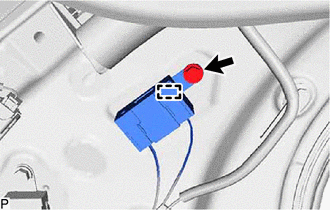

(a) Déposer le boulon. |
|
(b) Libérer l'attache et débrancher le condensateur de réglage de radio avec faisceau de câbles de la carrosserie du véhicule.

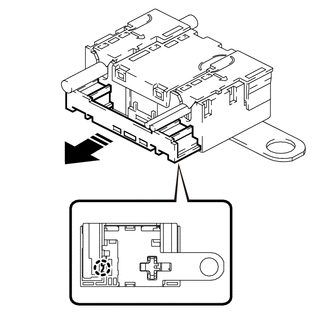

(c) Libérer la griffe et extraire le cache comme indiqué sur le schéma.
![]() | Déposer dans ce sens |

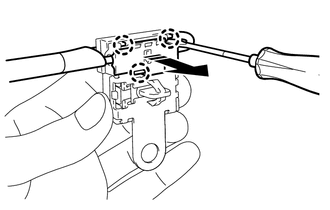

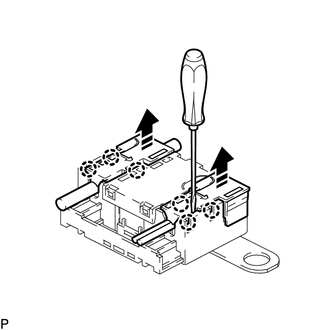

(d) A l'aide d'un tournevis, libérer les 6 griffes et déposer les 2 caches de borne avec le faisceau de câbles du condenseur comme indiqué sur le schéma.
![]() | Déposer dans ce sens |

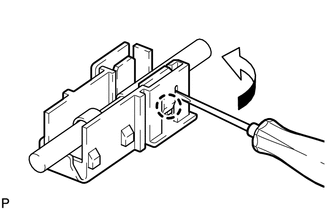

(e) A l'aide d'un tournevis, plier et casser la griffe, comme indiqué sur le schéma. CONSEIL: Procéder de la même manière pour l'autre cache de borne. |
|
(f) Déposer les 2 caches de borne du faisceau de câbles.
REMARQUE:
11. DEPOSER LE CONDENSATEUR DE REGLAGE DE RADIO (pour désembueur de vitre)
REMARQUE:
Lors de la dépose du cache de borne, le condensateur de réglage de radio doit être remplacé car le cache de borne et le condensateur sont fournis comme un ensemble.

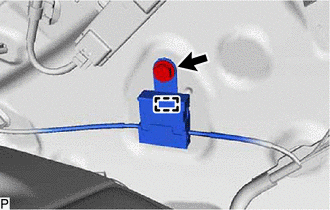

(a) Déposer le boulon. |
|
(b) Libérer l'attache et débrancher le condensateur de réglage de radio avec faisceau de câbles de la carrosserie du véhicule.
(c) A l'aide d'un tournevis, libérer les 3 griffes et déposer le cache de borne avec le faisceau de câbles du condenseur comme indiqué sur le schéma.
![]() | Déposer dans ce sens |

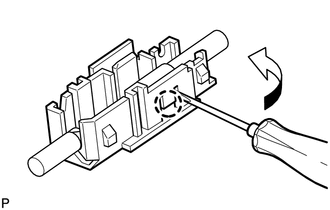

(d) A l'aide d'un tournevis, plier et casser la griffe, comme indiqué sur le schéma. |
|
(e) Déposer le cache de borne du faisceau de câbles.
REMARQUE:
