PIECES CONSTITUTIVES

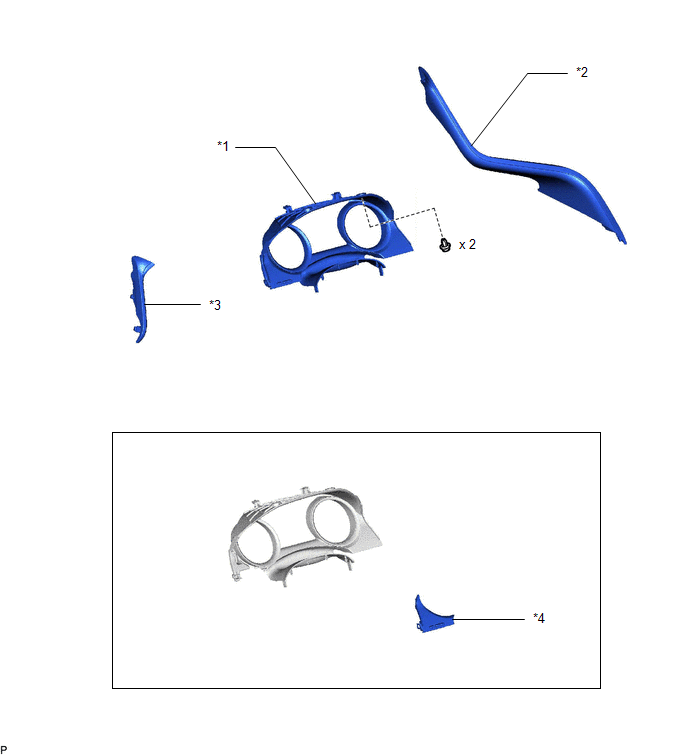

SCHEMA
|
*1 | ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
*2 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
|
*3 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
*4 | CONTACTEUR DE COMPTEUR PARTIEL |
DeposeRemontage
REMONTAGE PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.
(b) Reposer l'ensemble de contacteur de rappel de dépression sur l'ensemble de servofrein, comme indiqué sur le schéma.
*a ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
Cliquer ici
2. ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE GICLEUR D'HUILE N° 2
(a) A l'aide d'une clé à six pans de 5 mm, reposer les 4 sous-ensembles de gicleur d'huile n° 2 sur le sous-ensemble de bloc-cylindres à l'aide des 4 boulons.
Torque: 10 N·m {102 kgf·cm, 7 ft·lbf}
...
