VERIFICATION SUR VEHICULE

PROCEDURE

1. VERIFIER LE CONDENSATEUR DE REGLAGE DE RADIO (pour feu stop surélevé)

(a) Une fois le condensateur de réglage de radio posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.

(b) Déposer le boulon.

(c) Libérer l'attache et débrancher le condensateur de réglage de radio avec faisceau de câbles de la carrosserie du véhicule.

(d) Mesurer la résistance et la tension du condensateur de réglage de radio en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Avant de mesurer la résistance et la tension, veiller à utiliser des gants isolants pour éviter un court-circuit entre la borne et le support du tester.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	Contacteur d'allumage en position OFF Feu stop surélevé en position OFF Eclairage de compartiment à bagages en position OFF	10 kΩ minimum
1 - 3		10 kΩ minimum
1 - Masse de carrosserie		En dessous de 1 Ω

Tension standard:

Branchement du tester	Condition	Condition spécifiée
2 - Masse de carrosserie	Contacteur d'allumage en position on Feu stop surélevé en position OFF	En dessous de 1 V
3 - Masse de carrosserie	Contacteur d'allumage en position on Eclairage de compartiment à bagages en position OFF	En dessous de 1 V
2 - Masse de carrosserie	Contacteur d'allumage en position on Feu stop surélevé en position ON	11 à 14 V
3 - Masse de carrosserie	Contacteur d'allumage en position on Eclairage de compartiment à bagages en position OFF	11 à 14 V

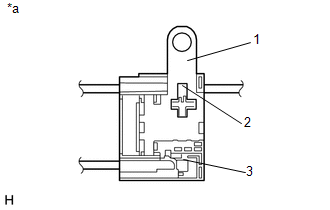

*a	Condensateur de réglage de radio

2. VERIFIER LE CONDENSATEUR DE REGLAGE DE RADIO (pour désembueur de vitre)

(a) Une fois le condensateur de réglage de radio posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.

(b) Déposer le boulon.

(c) Libérer les 2 attaches et débrancher le condensateur de réglage de radio avec faisceau de câbles de la carrosserie du véhicule.

(d) Mesurer la résistance et la tension du condensateur de réglage de radio en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	Contacteur d'allumage en position OFF Désembueur de vitre en position OFF	10 kΩ minimum
3 - Masse de carrosserie		En dessous de 1 Ω

Tension standard:

Branchement du tester	Condition	Condition spécifiée
1 - Masse de carrosserie	Contacteur d'allumage en position on Désembueur de vitre en position OFF	En dessous de 1 V
1 - Masse de carrosserie	Contacteur d'allumage en position on Désembueur de vitre en position ON	11 à 14 V

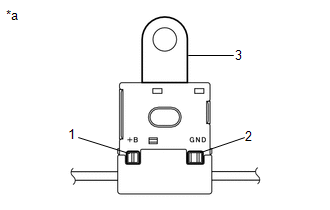

*a	Condensateur de réglage de radio
