Toyota Camry et,
Toyota Partner.
Toyota Camry et,
Pieces Constitutives

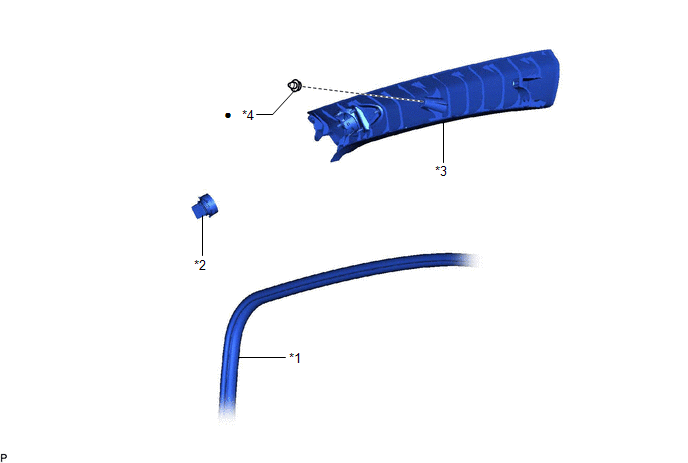

PIECES CONSTITUTIVES
SCHEMA
|
*1 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 3 |
|
*3 | GARNISSAGE DE MONTANT AVANT |
*4 | AGRAFE |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
Cliquer ici .gif)
2. DEPOSER LE GARNISSAGE DE MONTANT AVANT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 3
REMARQUE:
Ne pas toucher le cône du haut-parleur.

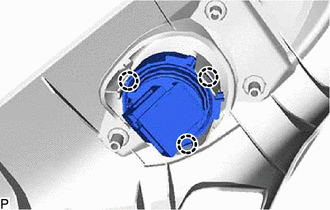

| (a) Libérer les 3 griffes pour déposer l'ensemble de haut-parleur avant n° 3. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 3
(a) Une fois le haut-parleur posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.
(b) S'assurer que le haut-parleur ne contient pas de corps étrangers, que le cône du haut-parleur n'est pas déchiré ou qu'il n'y a pas d'autres anomalies.
(c) Il est possible que seul l'un des deux haut-parleurs (le droit ou le gauche) ne fonctionne pas; essayer alors d'interchanger les hauts-parleurs et procéder à la vérification. Si le dysfonctionnement disparaît après avoir interchangé les haut-parleurs, remplacer le haut-parleur qui ne fonctionne pas.
CONSEIL:
Raccorder tous les connecteurs aux haut-parleurs lors d'une vérification. Si le résultat n'est pas conforme aux spécifications, remplacer le haut-parleur.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 3
REMARQUE:
Ne pas toucher le cône du haut-parleur.
(a) Engager les 3 griffes pour reposer l'ensemble de haut-parleur avant n° 3.
2. REPOSER LE GARNISSAGE DE MONTANT AVANT
Cliquer ici
.gif)
3. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
Cliquer ici
