DEMONTAGE
PROCEDURE

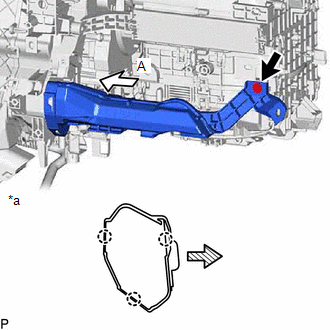

1. DEPOSER LA CONDUITE D'AIR N° 2
(a) Déposer la vis.
*a | Vue A |
![]() |
Avant |
(b) Libérer les 3 griffes pour déposer la conduite d'air n° 2.
REMARQUE:
Veiller à ne pas déformer ni endommager le carter inférieur de chauffage de l'ensemble de bloc de climatisation avant de déposer la conduite d'air n° 2.
2. DEPOSER L'OEILLET (pour système de climatisation manuelle)
(a) Libérer les 2 griffes pour déposer l'œillet. |
|
3. DEPOSER L'ASPIRATEUR (pour système de climatisation automatique)
(a) Libérer le guide et les 2 griffes pour déposer l'aspirateur. |
|
4. DEPOSER L'ENSEMBLE DE SOUFFLANTE
Cliquer ici

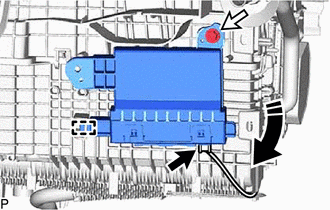

5. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Débrancher le connecteur.
![]() |
Déposer dans ce sens |
(b) Déposer la vis.
(c) Libérer le guide pour déposer l'ensemble d'amplificateur de climatisation, comme indiqué sur le schéma.
6. DEPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
(a) pour type simple:

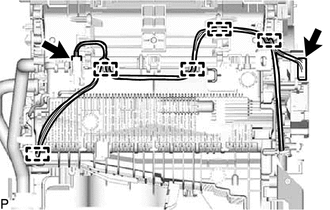

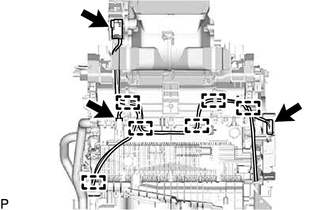

(1) Débrancher chaque connecteur. |
|
(2) Libérer chaque attache pour déposer l'ensemble de faisceau de câbles de climatisation.
(b) pour type double:
(1) Débrancher chaque connecteur. |
|
(2) Libérer chaque attache pour déposer l'ensemble de faisceau de câbles de climatisation.
7. DEPOSER LE COUVERCLE DE CHAUFFAGE
(a) Déposer la vis.
![]() |
Déposer dans ce sens |
(b) Déposer le couvercle de chauffage, comme indiqué sur le schéma.

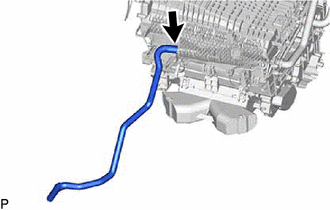

8. DEPOSER LA DURITE DE VIDANGE DE REFROIDISSEUR

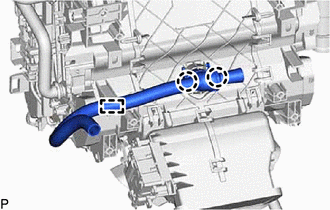

(a) Déposer la durite de vidange de refroidisseur. |
|
9. DEPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

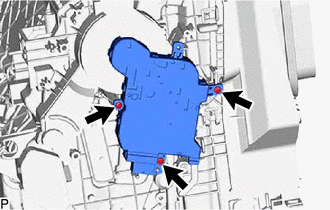

(a) Déposer les 3 vis et le sous-ensemble de servo de voletde radiateur de climatisation n° 1. |
|
10. DEPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 2 (pour type double)

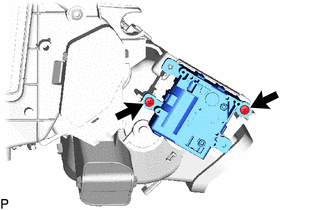

(a) Déposer les 2 vis et le sous-ensemble de servo de voletde radiateur de climatisation n° 2. |
|
11. DEPOSER L'OEILLET DE TUYAU DE CHAUFFAGE

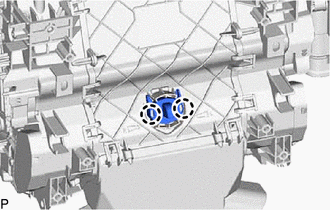

(a) Déposer l'œillet de tuyau de chauffage. |
|
12. DEPOSER L'ATTACHE DE CHAUFFAGE

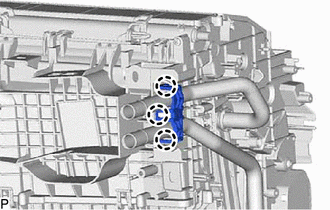

(a) Libérer les 3 griffes pour déposer l'attache de chauffage. |
|
13. DEPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
![]() |
Déposer dans ce sens |

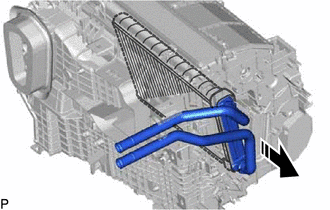

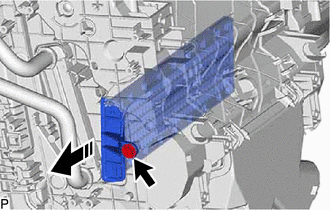

(a) Déposer le sous-ensemble de bloc de chauffe, comme indiqué sur le schéma.
REMARQUE:
Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement.
14. DEPOSER LE SOUS-ENSEMBLE D'OEILLET
(a) Déposer le sous-ensemble d'œillet. |
|
15. DEPOSER LE DETENDEUR DE REFROIDISSEUR

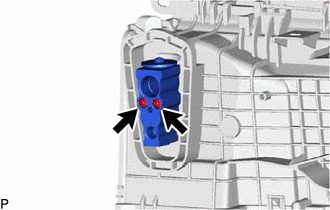

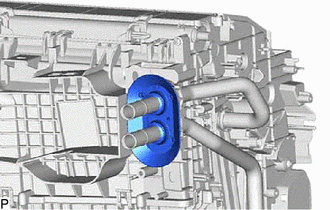

(a) A l'aide d'une clé à six pans de 4 mm, déposer les 2 boulons à six pans et le détendeur de refroidisseur. |
|

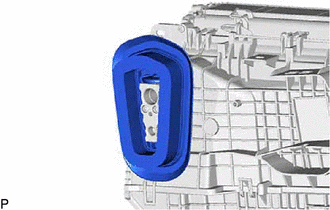

(b) Déposer les 2 joints toriques du sous-ensemble d'évaporateur de refroidisseur n° 1.
16. DEPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
(a) Déposer les 2 vis.

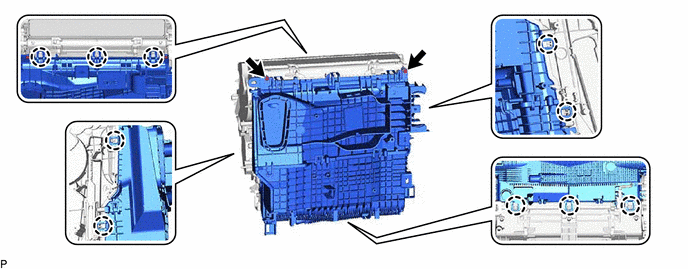

(b) Libérer les 10 griffes pour déposer le boîtier de chauffage supérieur avec le sous-ensemble d'évaporateur de refroidisseur n° 1 du boîtier de chauffage inférieur.
(c) Libérer l'attache. |
|

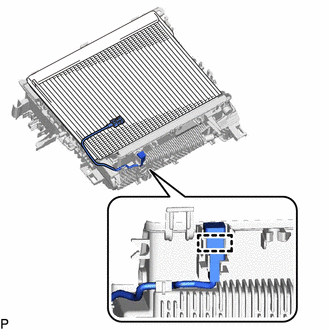

(d) Déposer le sous-ensemble d'évaporateur de refroidisseur n° 1 avec la thermistance de refroidisseur n° 1 du boîtier de chauffage supérieur.
17. DEPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
Cliquer ici
