Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de réservoir à carburant sont indiquées ci-dessous.

ATTENTION:

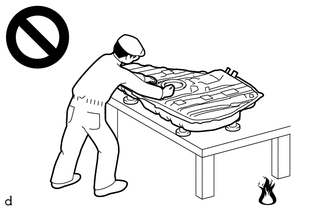

• Ne jamais effectuer des travaux sur des pièces constitutives du système de carburant à proximité d'une source d'allumage potentielle.
• Des vapeurs de carburant risquent de prendre feu et de provoquer un accident grave.

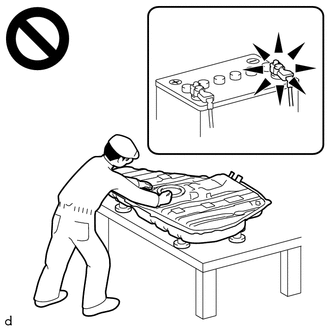

• Ne pas effectuer des travaux sur des pièces constitutives du système de carburant sans avoir débranché au préalable le câble de la borne négative (-) de la batterie.
• Des vapeurs de carburants risquent de prendre feu à cause des étincelles et entraîner un grave accident.

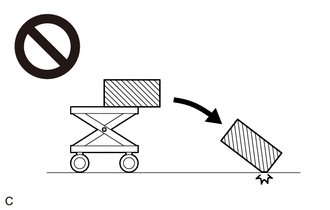

• L'ensemble de réservoir à carburant est très lourd. Veiller à suivre la procédure décrite dans le manuel de réparation, ou l'ensemble de réservoir à carburant risque de tomber du dispositif de levage du moteur.

PROCEDURE

1. DEPOSER LE TUYAU D'ASPIRATION DE CARBURANT ET L'ENSEMBLE DE SONDE

Cliquer ici

2. VIDANGER LE CARBURANT

3. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL

Cliquer ici

4. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2

Cliquer ici

5. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1

Cliquer ici

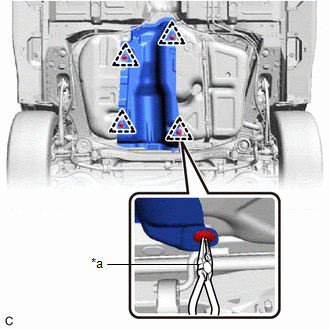

6. DEPOSER LA PROTECTION DE RESERVOIR A CARBURANT N° 1

(a) A l'aide d'une pince à bec fin, déposer les 4 agrafes et la protection de réservoir à carburant n° 1 de l'ensemble de réservoir à carburant.

*a Pince à bec fin

7. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT

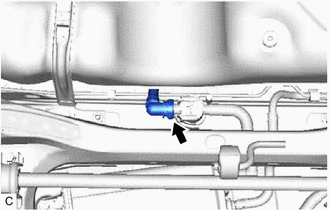

(a) Débrancher le sous-ensemble de tuyau principal de réservoir à carburant du tuyau de carburant. Cliquer ici

8. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU DE RENIFLARD DE RESERVOIR A CARBURANT

(a) Débrancher le sous-ensemble de tuyau de reniflard de réservoir à carburant du tuyau de carburant. Cliquer ici

9. DEBRANCHER LA DURITE RELIANT LE RESERVOIR A CARBURANT AU TUYAU DE REMPLISSAGE

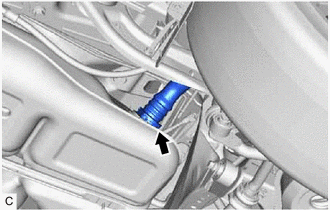

(a) Débrancher la durite reliant le réservoir à carburant au tuyau de remplissage de l'ensemble de réservoir à carburant. Cliquer ici

10. DEPOSER L'ENSEMBLE DE RESERVOIR A CARBURANT

ATTENTION:

L'ensemble de réservoir à carburant est très lourd. Veiller à suivre la procédure décrite dans le manuel de réparation, ou l'ensemble de réservoir à carburant risque de tomber du dispositif de levage du moteur.

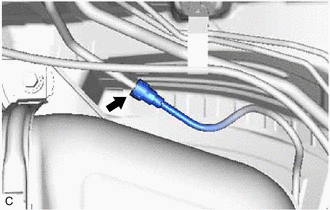

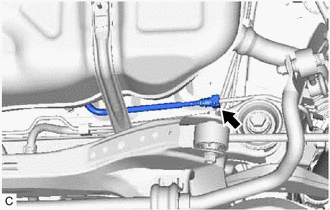

(a) Débrancher le sous-ensemble de durite de ventilation de réservoir à carburant de l'ensemble de soupape de sortie de carburant. Cliquer ici

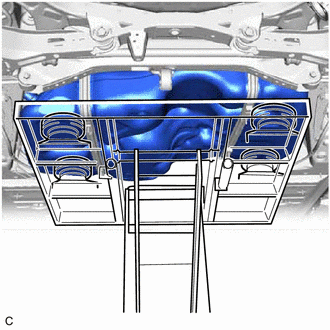

(b) Soutenir l'ensemble de réservoir à carburant à l'aide d'un dispositif de levage pour moteur. CONSEIL: A l'aide d'accessoires de réglage de hauteur et d'accessoires de levage à poutrelles, maintenir l'ensemble de réservoir à carburant à l'horizontale.

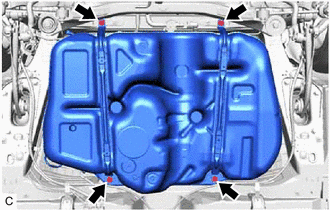

(c) Déposer les 4 boulons, le sous-ensemble de bande de réservoir à carburant n° 1 gauche et le sous-ensemble de bande de réservoir à carburant n° 1 droit.

(d) Abaisser le dispositif de levage du moteur pour déposer l'ensemble de réservoir à carburant.

REMARQUE:

• Veiller à ne pas laisser tomber l'ensemble de réservoir à carburant.
• Lors de la dépose de l'ensemble de réservoir à carburant, l'incliner légèrement afin qu'il n'interfère pas avec les pièces environnantes.

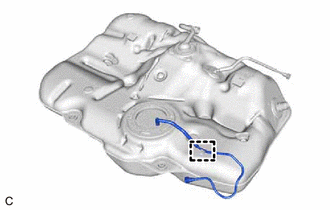

11. DEPOSER LE SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT

(a) Libérer l'attache pour déposer le sous-ensemble de tuyau principal de réservoir à carburant de l'ensemble de réservoir à carburant.

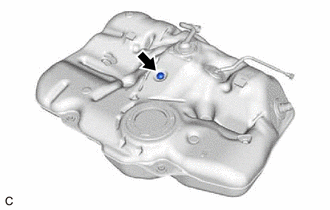

12. DEPOSER LE COUSSINET DE RESERVOIR A CARBURANT N° 6

(a) Déposer le coussinet de réservoir à carburant n° 6 de l'ensemble de réservoir à carburant.

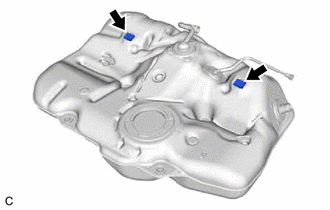

13. DEPOSER LE COUSSINET DE RESERVOIR A CARBURANT N° 2

(a) Déposer les 2 coussinets n° 2 de l'ensemble de réservoir de carburant.
