PIECES CONSTITUTIVES

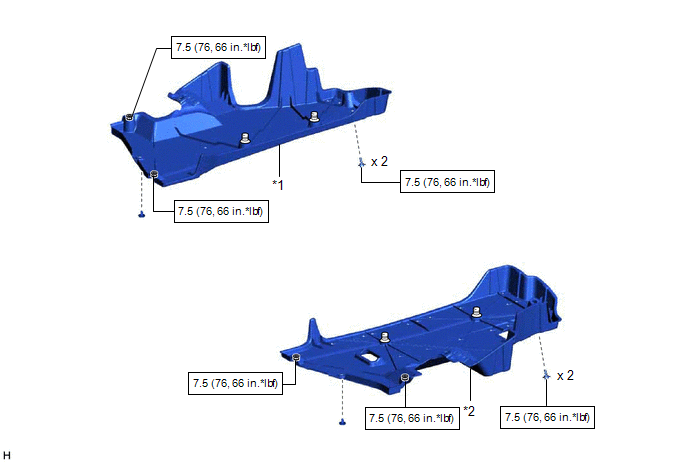

SCHEMA
*1 | SABOT DE PROTECTION DE PLANCHER N° 1 |
*2 | SABOT DE PROTECTION DE PLANCHER N° 2 |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

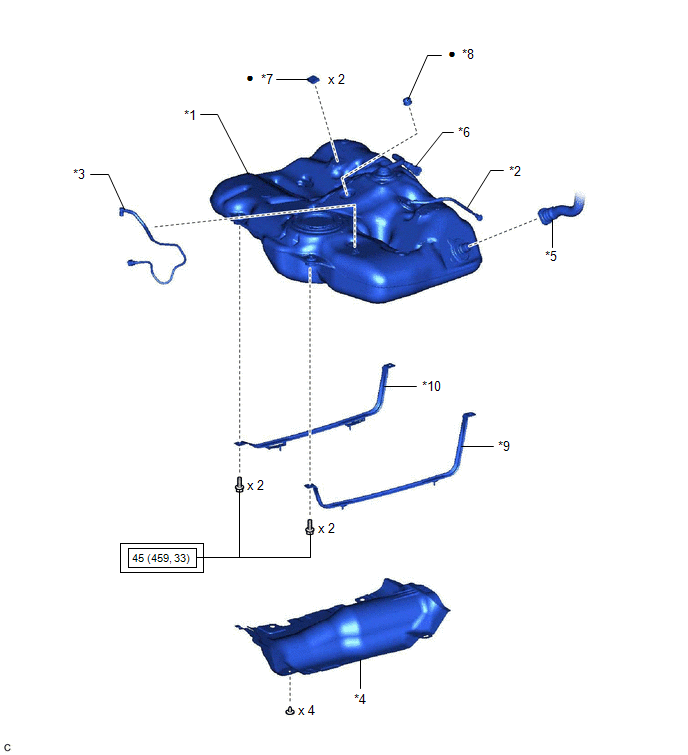

SCHEMA
*1 | ENSEMBLE DE RESERVOIR A CARBURANT |
*2 | SOUS-ENSEMBLE DE TUYAU DE RENIFLARD DE RESERVOIR A CARBURANT |
*3 | SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT |
*4 | PROTECTION DE RESERVOIR A CARBURANT N° 1 |
*5 | DURITE RELIANT LE RESERVOIR A CARBURANT AU TUYAU DE REMPLISSAGE |
*6 | SOUS-ENSEMBLE DE DURITE DE VENTILATION DE RESERVOIR A CARBURANT |
*7 | COUSSINET DE RESERVOIR A CARBURANT N° 2 |
*8 | COUSSINET DE RESERVOIR A CARBURANT N° 6 |
*9 | SOUS-ENSEMBLE DE BANDE DE RESERVOIR A CARBURANT GAUCHE N° 1 |
*10 | SOUS-ENSEMBLE DE BANDE DE RESERVOIR A CARBURANT DROITE N° 1 |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
