PIECES CONSTITUTIVES

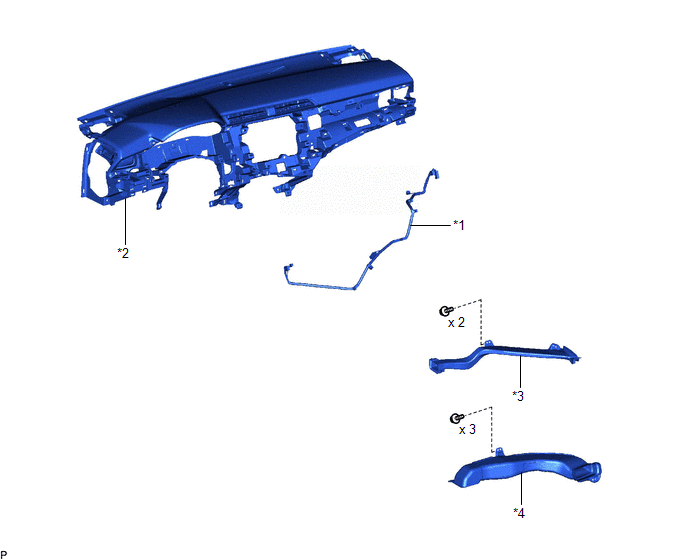

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*2 | SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
|
*3 | CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2 |
*4 | SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3 |

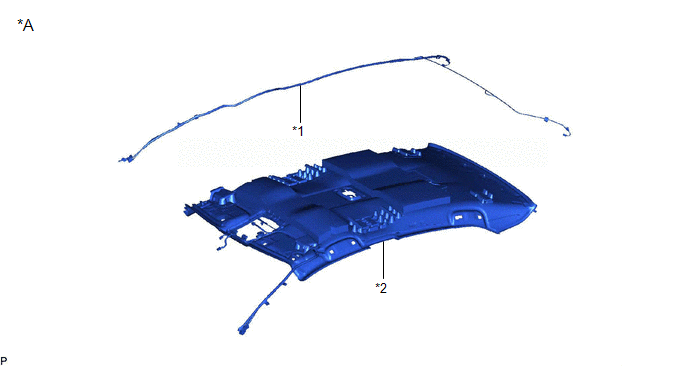

SCHEMA
|
*A | pour toit normal |
- | - |
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*2 | ENSEMBLE DE CIEL DE TOIT |

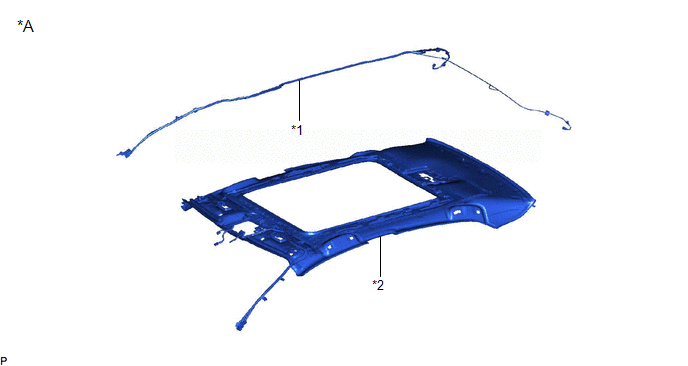

SCHEMA
|
*A | pour toit ouvrant |
- | - |
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*2 | ENSEMBLE DE CIEL DE TOIT |
SCHEMA
|
*A | Pour toit ouvrant panoramique |
- | - |
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*2 | ENSEMBLE DE CIEL DE TOIT |

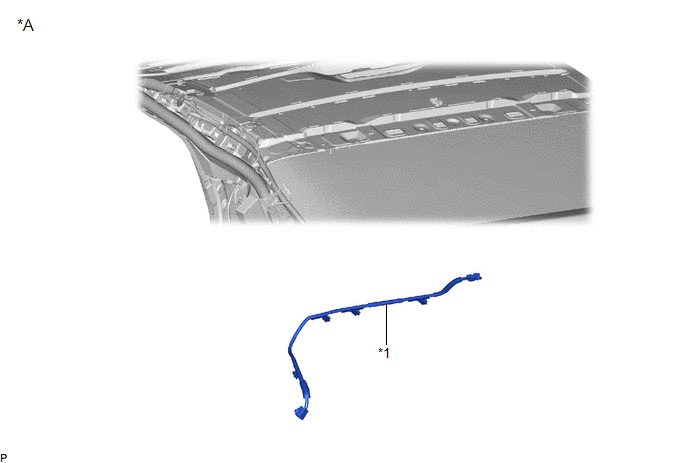

SCHEMA
|
*A | avec contacteur (SOS) manuel |
- | - |
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 |
- | - |
