Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE COUSSINET DE RESERVOIR A CARBURANT N° 2

(a) Poser 2 coussinets de réservoir à carburant n° 2 neufs sur l'ensemble de réservoir à carburant.

2. REPOSER LE COUSSINET DE RESERVOIR A CARBURANT N° 6

(a) Poser un coussinet de réservoir à carburant n° 6 neuf sur l'ensemble de réservoir à carburant.

3. REPOSER LE SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT

(a) Engager l'attache pour reposer le sous-ensemble de tuyau principal de réservoir à carburant sur l'ensemble de réservoir à carburant.

4. REPOSER L'ENSEMBLE DE RESERVOIR A CARBURANT

ATTENTION:

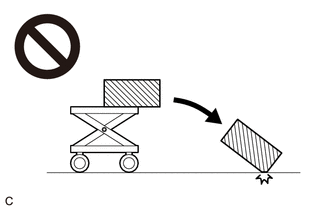

L'ensemble de réservoir à carburant est très lourd. Veiller à suivre la procédure décrite dans le manuel de réparation, ou l'ensemble de réservoir à carburant risque de tomber du dispositif de levage du moteur.

(a) Placer l'ensemble de réservoir à carburant sur le dispositif de levage du moteur.

REMARQUE:

A l'aide d'accessoires de réglage de hauteur et d'accessoires de levage à poutrelles, maintenir l'ensemble de réservoir à carburant à l'horizontale.

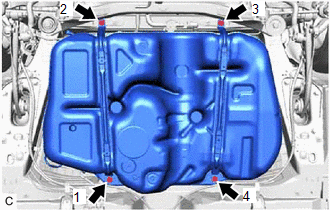

(b) A l'aide d'un dispositif de levage du moteur, soulever lentement l'ensemble de réservoir à carburant, puis reposer l'ensemble de réservoir à carburant n° 1, le sous-ensemble de bande de réservoir à carburant n° 1 gauche et le sous-ensemble de bande de réservoir à carburant droit à l'aide des 4 boulons dans l'ordre indiqué sur le schéma. Torque: 45 N·m {459 kgf·cm, 33 ft·lbf} REMARQUE: Veiller à ne pas laisser tomber l'ensemble de réservoir à carburant. Lors de la repose de l'ensemble de réservoir à carburant, l'incliner légèrement afin qu'il n'interfère pas avec les pièces environnantes.

(c) Brancher le sous-ensemble de durite de ventilation de réservoir à carburant sur l'ensemble de soupape de sortie de carburant.

Cliquer ici

5. BRANCHER LA DURITE RELIANT LE RESERVOIR A CARBURANT AU TUYAU DE REMPLISSAGE

(a) Brancher la durite reliant le réservoir à carburant au tuyau de remplissage sur l'ensemble de réservoir à carburant

Cliquer ici

6. BRANCHER LE SOUS-ENSEMBLE DE TUYAU DE RENIFLARD DE RESERVOIR A CARBURANT

(a) Brancher le sous-ensemble de tuyau de reniflard de réservoir à carburant au tuyau de carburant.

Cliquer ici

7. BRANCHER LE SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT

(a) Brancher le sous-ensemble de tuyau principal de réservoir à carburant sur le tuyau de carburant.

Cliquer ici

8. REPOSER LA PROTECTION DE RESERVOIR A CARBURANT N° 1

(a) Reposer la protection de réservoir à carburant n° 1 sur l'ensemble de réservoir à carburant à l'aide des 4 agrafes.

9. REPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1

Cliquer ici

10. REPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2

Cliquer ici

11. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL

Cliquer ici

12. REPOSER L'ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE

Cliquer ici

13. FAIRE L'APPOINT DE CARBURANT
