Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Bloc-moteur / Courroie D'entrainement / Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

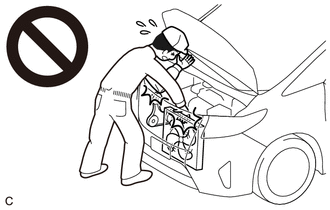

ATTENTION:

Pour éviter des blessures dues au contact avec une courroie trapézoïdale ou un ventilateur de refroidissement en fonctionnement, maintenir les mains et les vêtements éloignés de la courroie trapézoïdale et des ventilateurs de refroidissement lors de tout travail dans le compartiment moteur avec le moteur qui tourne et le contacteur du moteur en position ON (IG).

PROCEDURE

1. VERIFIER LA COURROIE STRIEE

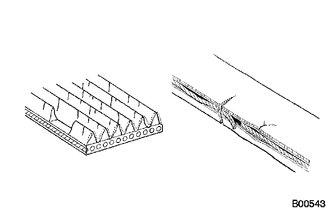

(a) Rechercher d'éventuelles traces d'usure, de fissure ou d'autres dégâts sur la courroie striée.

Si l'un des défauts suivants est décelé, remplacer la courroie striée.

  • La courroie striée est fissurée.
  • La courroie striée est usée au point que les cordes sont à nu.
  • La courroie striée présente des nervures arrachés.

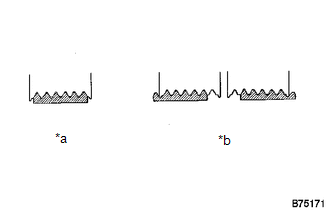

(b) S'assurer que la courroie striée s'engage correctement dans les rainures striées.

CONSEIL:

S'assurer, avec la main, que la courroie striée n'a pas glissé hors des rainures du fond de la poulie. Si la courroie striée a glissé, la remplacer. Poser correctement une courroie striée neuve.

*a

Correct(e)

*b

Incorrect(e)
