VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR

(a) Vérifier le fonctionnement du moteur de serrure de porte.

(1) Appliquer la tension de la batterie et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Branchement de la batterie

Résultat

Batterie positive (+) → Borne 4

Batterie négative (-) → Borne 1

Verrouillage

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 4

Déverrouillage

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière gauche avec moteur.

Déverrouiller

Verrouiller

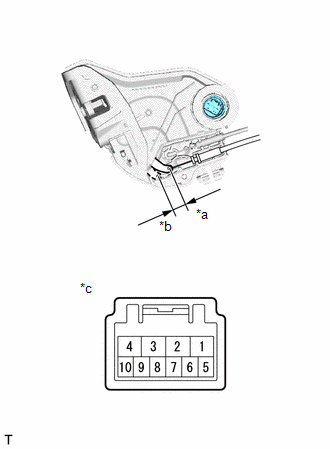

Pièce constitutive sans faisceau de câbles branché

(Ensemble de serrure de porte arrière gauche avec moteur)

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
6 - 9	Verrouillage	10 kΩ minimum
6 - 9	Déverrouillage	En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière gauche avec moteur.

2. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR

(a) Vérifier le fonctionnement du moteur de serrure de porte.

(1) Appliquer la tension de la batterie et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Branchement de la batterie

Résultat

Batterie positive (+) → Borne 4

Batterie négative (-) → Borne 1

Verrouillage

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 4

Déverrouillage

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière droite avec moteur.

Déverrouiller

Verrouiller

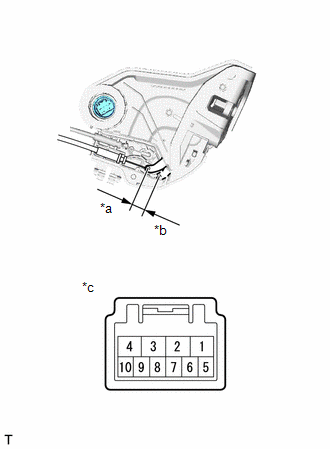

Pièce constitutive sans faisceau de câbles branché

(Ensemble de serrure de porte arrière droite avec moteur)

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
6 - 9	Verrouillage	10 kΩ minimum
6 - 9	Déverrouillage	En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière droite avec moteur.

Depose

DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été d& ...

Repose

REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté gauc ...
