Toyota Camry Manuel de réparation XV50 (2011–2019): Court-circuit à la batterie ou coupure dans le circuit "A" de capteur de pression de rampe de carburant (P019015)

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Commande Du Moteur / Systeme Sfi / Court-circuit à la batterie ou coupure dans le circuit "A" de capteur de pression de rampe de carburant (P019015)

DESCRIPTION

Se reporter au DTC P019011.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Mémoire

Remarque

P019015

Court-circuit à la batterie ou coupure dans le circuit "A" de capteur de pression de rampe de carburant

La tension de sortie du capteur de pression de carburant (pour côté haute pression) est supérieure à 4,9 V pendant 3 secondes minimum (logique de détection à 1 cycle(s)).

  • Coupure ou court-circuit dans le capteur de pression de carburant (pour côté haute pression)
  • Capteur de pression de carburant (pour côté haute pression)
  • ECM

S'active

DTC enregistré

  • Code SAE: P0193
  • DTC pour modèles destinés au Mexique: S'applique

CONSEIL:

Lorsque ce DTC est émis, vérifier la pression de carburant (pour côté haute pression) dans la Data List. Sélectionner les menus suivants: Powertrain / Engine / Data List / Fuel Pressure (High).

N° de DTC

Pression de carburant (élevée)

Dysfonctionnement

P019015

Environ 33 000 kPag minimum

  • Court-circuit en VCPR dans le circuit PR
  • Coupure dans le circuit PR
  • Coupure dans le circuit EPR

Si les valeurs de la Data List sont normales, cela peut être dû à un rétablissement provisoire suite à un dysfonctionnement. Rechercher d'éventuels problèmes intermittents.

DESCRIPTION DU CONTROLE

Ce DTC est enregistré si la tension de sortie du capteur de pression de carburant (pour côté haute pression) se situe en dehors de la plage standard suite à une coupure ou un court-circuit dans le circuit du capteur.

Exemple:

Si la tension de sortie du capteur de pression de carburant (côté haute pression) est supérieure à 4,9 V pendant au moins 3 secondes, l'ECM allume le MIL et enregistre ce DTC.

PROCEDURE DE CONTROLE

DTC correspondants

P0193: Vérification de la plage du capteur de pression de rampe de carburant (haute tension)

Capteurs/Pièces constitutives (principaux) requis

Capteur de pression de carburant (pour côté haute pression)

Capteurs/Pièces constitutives (correspondants) requis

-

Fréquence de fonctionnement

En permanence

Durée

3 secondes

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants

Néant

Toutes les conditions suivantes sont remplies

-

Tension de la batterie

8 V minimum

Contacteur d'allumage

ON

Démarreur

OFF

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Tension du capteur de pression de rampe de carburant

Au-dessus de 4,9 V

PERIODE TEST DE CONFIRMATION

CONSEIL:

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'allumage en position ON.
  3. Allumer le Techstream.
  4. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  5. Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
  6. Démarrer le moteur [A].
  7. Faire tourner le moteur au ralenti pendant 10 secondes [B].
  8. Allumer le Techstream.
  9. Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [C].
  10. Relever les DTC en attente.

    CONSEIL:

    • Si un DTC en attente est émis, le système présente un dysfonctionnement.
    • Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
  11. Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
  12. Introduire le DTC: P019015.
  13. Vérifier le résultat de l'estimation de DTC.

    Affichage du Techstream

    Description

    NORMAL

    • Estimation de DTC terminée
    • Système normal

    ABNORMAL

    • Estimation de DTC terminée
    • Système anormal

    INCOMPLETE

    • Estimation de DTC non terminée
    • Effectuer la période test après avoir confirmé les conditions d'activation de DTC

    CONSEIL:

    • Si le résultat de l'estimation est NORMAL, le système est normal.
    • Si le résultat de l'estimation indique ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE, effectuer de nouveau les étapes [B] à [C].
    • [A] à [C]: Procédure d'estimation normale.

      La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.

    • Au moment d'effacer les DTC permanents, ne pas débrancher le câble de la borne de batterie ou tenter d'effacer les DTC pendant cette procédure, car cela risquerait d'effacer les historiques de conduite cyclique universelle et de résultats d'estimation normaux.

SCHEMA DE CABLAGE

Se reporter au DTC P019011.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR

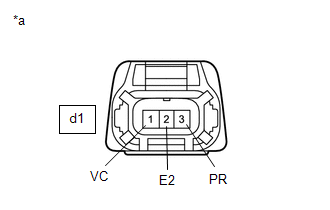

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de pression de carburant (pour côté haute pression))

CONSEIL:

S'assurer que le connecteur est correctement branché. Si ce n'est pas le cas, le brancher correctement et vérifier si d'autres DTC sont émis.

(a) Débrancher le connecteur de capteur de pression de carburant (côté haute pression).

(b) Mettre le contacteur d'allumage en position ON.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

d1-1 (VC) - d1-2 (E2)

Contacteur d'allumage en position ON

4,75 à 5,25 V

d1-3 (PR) - d1-2 (E2)

Contacteur d'allumage en position ON

3,0 à 5,25 V

(d) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

d1-2 (E2) - Masse de carrosserie

Contacteur d'allumage en position OFF

En dessous de 1 Ω

d1-1 (VC) - d1-3 (PR)

Contacteur d'allumage en position OFF

171 à 189 kΩ

CONSEIL:

Effectuer la "Vérification après réparation" après le remplacement du capteur de pression de carburant (côté haute pression).

Cliquer ici

OK

REMPLACER LE CAPTEUR DE PRESSION DE CARBURANT (COTE HAUTE PRESSION)

MAL

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE PRESSION DE CARBURANT (COTE HAUTE PRESSION) - ECM)

(a) Débrancher le connecteur de capteur de pression de carburant (côté haute pression).

(b) Débrancher le connecteur d'ECM.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard (sauf fabrication TMMK):

Branchement du tester

Condition

Condition spécifiée

d1-3 (PR) - C57-97 (PR)

En permanence

En dessous de 1 Ω

d1-2 (E2) - C57-96 (EPR)

En permanence

En dessous de 1 Ω

d1-3 (PR) ou C57-97 (PR) - Autres bornes

En permanence

10 kΩ minimum

Résistance standard (pour fabrication TMMK):

Branchement du tester

Condition

Condition spécifiée

d1-3 (PR) - C100-97 (PR)

En permanence

En dessous de 1 Ω

d1-2 (E2) - C100-96 (EPR)

En permanence

En dessous de 1 Ω

d1-3 (PR) ou C100-97 (PR) - Autres bornes

En permanence

10 kΩ minimum

OK

REMPLACER L'ECM

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
