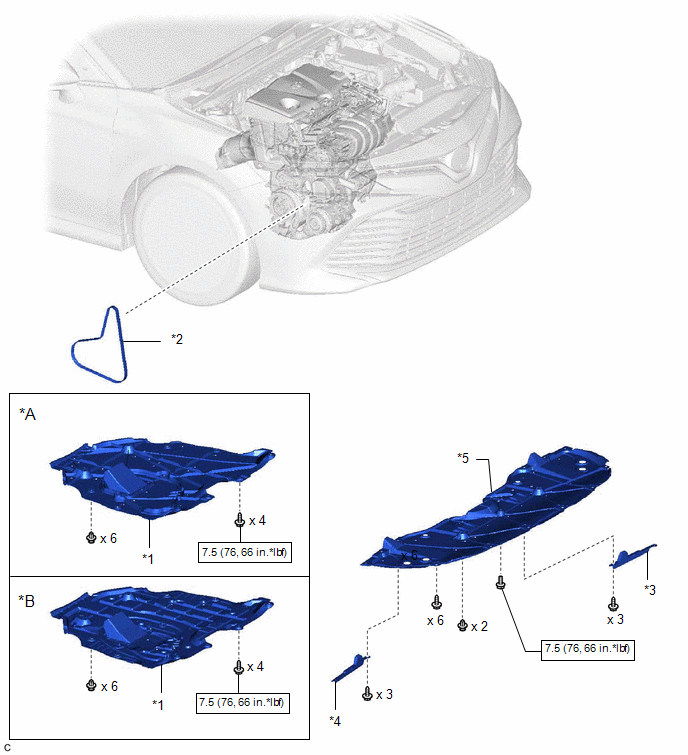

PIECES CONSTITUTIVES
SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
*2 | COURROIE STRIEE |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | SABOT DE PROTECTION DU MOTEUR N° 1 |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
