REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
|

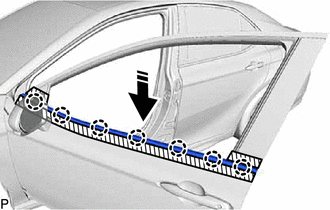

Poser dans ce sens |
(a) Engager les 7 griffes pour poser un ensemble de moulure de ceinture de porte avant neuf, comme indiqué sur le schéma.
3. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
4. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
5. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT
Cliquer ici
6. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
7. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
8. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
9. POSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
10. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
12. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
13. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
14. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
15. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
