Toyota Camry Manuel de réparation XV50 (2011–2019): Moulure De Panneau De Bas De Caisse

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Panneaux / Habillage Exterieurs / Moulure De Panneau De Bas De Caisse

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

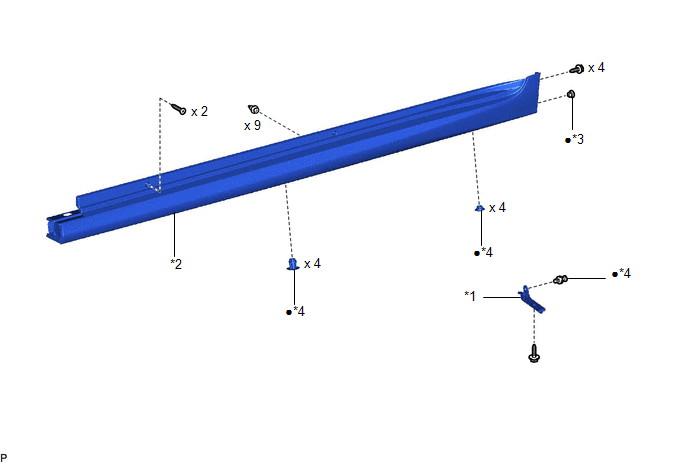

*1	CACHE D'EXTREMITE DE MOULURE DE PANNEAU DE BAS DE CAISSE AVANT	*2	MOULURE DE PANNEAU DE BAS DE CAISSE
*3	OEILLET	*4	AGRAFE
●	Pièce non réutilisable	-	-

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LE CACHE D'EXTREMITE DE MOULURE DE PANNEAU DE BAS DE CAISSE AVANT

Cliquer ici

2. DEPOSER LA MOULURE DE PANNEAU DE BAS DE CAISSE

(a) Appliquer du ruban adhésif de protection autour de la moulure de panneau de bas de caisse et des portes, comme indiqué sur le schéma.

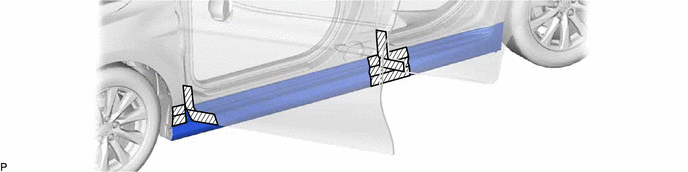

Ruban adhésif de protection

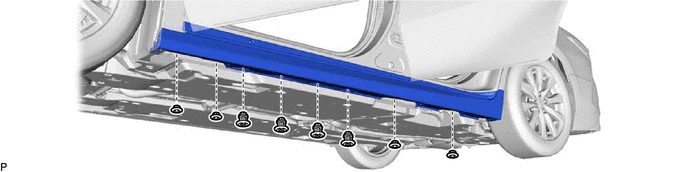

(b) Déposer les 8 agrafes.

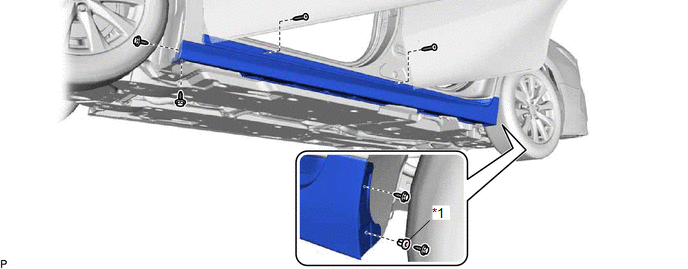

Oeillet

(d) Déposer l'oeillet

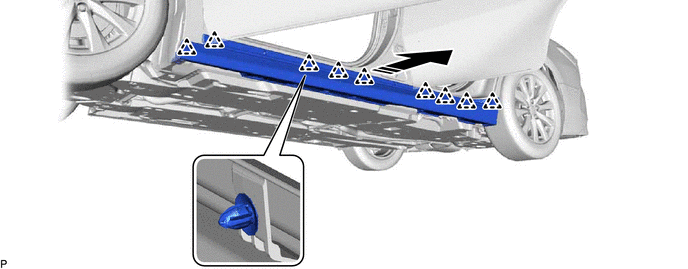

(e) Libérer les 9 agrafes pour déposer la moulure de panneau de bas de caisse, comme indiqué sur le schéma.

Déposer dans ce sens

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LA MOULURE DE PANNEAU DE BAS DE CAISSE

(a) Engager les 9 agrafes comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer un oeillet neuf.

(d) Reposer la moulure de panneau de bas de caisse avec les 8 agrafes neuves.

2. REPOSER LE CACHE D'EXTREMITE DE MOULURE DE PANNEAU DE BAS DE CAISSE AVANT

Cliquer ici

Repose
