Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT (sauf toit ouvrant panoramique)

(a) En cas de réutilisation de l'ensemble d'antenne de toit:

(1) Poser un joint neuf.

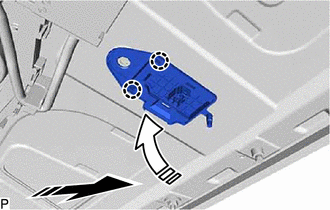

(b) Pousser l'ensemble d'antesse de toit dans le sens indiqué par la flèche (1) sur le schéma pour engager le guide.

	Reposer dans ce sens (1)
	Reposer dans ce sens (2)

(c) Pousser l'ensemble d'antenne de toit dans le sens indiqué par la flèche (2) sur le schéma pour engager les 2 guides et les 3 griffes et reposer l'ensemble d'antenne de toit.

2. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT AVEC CACHE (sauf toit ouvrant panoramique)

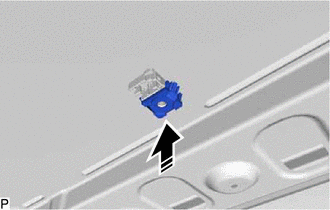

(a) Poser une rondelle neuve et un support comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer l'ensemble d'antenne de toit avec cache à l'aide du boulon.

Torque:

9,5 N·m {97 kgf·cm, 84 in·lbf}

(c) Brancher le connecteur.

3. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT (pour toit ouvrant panoramique)

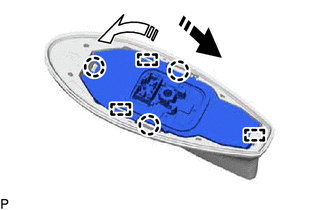

(a) Engager les 2 griffes pour reposer provisoirement l'ensemble d'antenne de toit comme indiqué sur le schéma.

	Reposer dans ce sens (1)
	Reposer dans ce sens (2)

(b) Reposer l'agrafe.

(c) Poser l'ensemble d'antenne de toit avec l'écrou.

Torque:

16,5 N·m {168 kgf·cm, 12 ft·lbf}

(d) Brancher le connecteur.

4. REPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici
