VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE FEU ARRIERE GAUCHE (pour feu de recul de type à LED de fabrication TMMK)

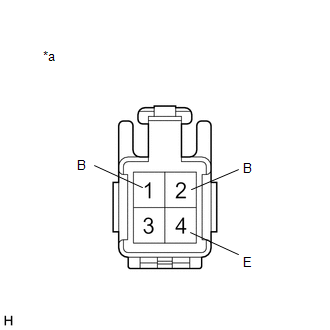

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de feu arrière gauche)

(a) Appliquer la tension de la batterie sur l'ensemble de feu arrière gauche et s'assurer que l'éclairage s'allume.

OK:

Condition	Condition spécifiée
Batterie positive (+) → Borne 1 (B) Batterie négative (-) → Borne 4 (E)	Le feu arrière s'allume
Batterie positive (+) → Borne 2 (B) Batterie négative (-) → Borne 4 (E)	Le feu de recul s'allume.

Condition

Condition spécifiée

Batterie positive (+) → Borne 1 (B)

Batterie négative (-) → Borne 4 (E)

Le feu arrière s'allume

Batterie positive (+) → Borne 2 (B)

Batterie négative (-) → Borne 4 (E)

Le feu de recul s'allume.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu arrière gauche.

2. VERIFIER L'ENSEMBLE DE FEU ARRIERE DROIT (pour feu de recul de type à LED de fabrication TMMK)

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de feu arrière droit)

(a) Appliquer la tension de la batterie sur l'ensemble de feu arrière droit et s'assurer que l'éclairage s'allume.

OK:

Condition	Condition spécifiée
Batterie positive (+) → Borne 1 (B) Batterie négative (-) → Borne 4 (E)	Le feu arrière s'allume
Batterie positive (+) → Borne 2 (B) Batterie négative (-) → Borne 4 (E)	Le feu de recul s'allume.

Condition

Condition spécifiée

Batterie positive (+) → Borne 1 (B)

Batterie négative (-) → Borne 4 (E)

Le feu arrière s'allume

Batterie positive (+) → Borne 2 (B)

Batterie négative (-) → Borne 4 (E)

Le feu de recul s'allume.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu arrière droit.
