DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER L'AMPOULE DE FEU DE RECUL (pour feu de recul de type à ampoule)

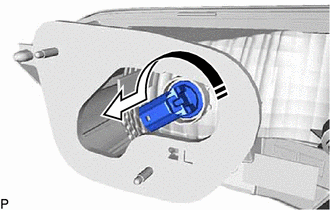

(a) Faire tourner le bouchon de douille de feu arrière avec l'ampoule de feu de recul comme indiqué sur le schéma afin de déposer l'ensemble.
|
Déposer dans ce sens |
(b) Déposer l'ampoule de feu de recul du bouchon de douille de feu arrière.
2. DEPOSER LE BOUCHON DE DOUILLE DE FEU ARRIERE (fabrication TMC)
3. DEPOSER LA GARNITURE DE FEU ARRIERE (fabrication TMC)
| (a) Déposer la garniture de feu arrière. REMARQUE:
|
|
4. DEPOSER LE CORPS ET LA LENTILLE DE FEU ARRIERE (fabrication TMC)
Depose
VerificationCircuit du micro
DESCRIPTION
sans contacteur (SOS) manuel:
L'ensemble d'autoradio et d'affichage, le sous-ensemble de boîtier de console de toit et l'ensemble de micro de téléphone sont branchés entre eux à l'aide des lignes de signaux de détection de connexion de micro.
Grâce à ce circuit, l'ensemb ...
Bornes De L'ecu
BORNES DE L'ECU ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
(a) Débrancher le connecteur m2 d'ensemble de caméra de télévision arrière.
(b) Mesurer la tension de chaque borne du connecteur côté faisceau de câbles.
N° de borne (symbole) Couleur du câblage
Description de la bo ...
Verification
VERIFICATION PROCEDURE 1.
VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
AVEC CEINTURE CENTRALE
*a Pièce constitutive sans
faisceau de câbles branché (Ensemble de sangle intérieure de ceinture
de sécurité arrière droite avec ceinture central ...
