Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

2. DEPOSER L'ENSEMBLE DE FEU ARRIERE

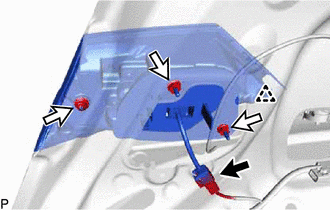

(a) pour feu de recul de type à ampoule:

(1) Débrancher le connecteur.

(2) Déposer les 3 écrous.

(3) Libérer l'agrafe pour déposer l'ensemble de feu arrière.

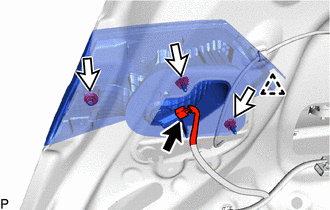

(b) pour feu de recul de type à LED:

(1) Débrancher le connecteur.

(2) Déposer les 3 écrous.

(3) Libérer l'agrafe pour déposer l'ensemble de feu arrière.
