PIECES CONSTITUTIVES

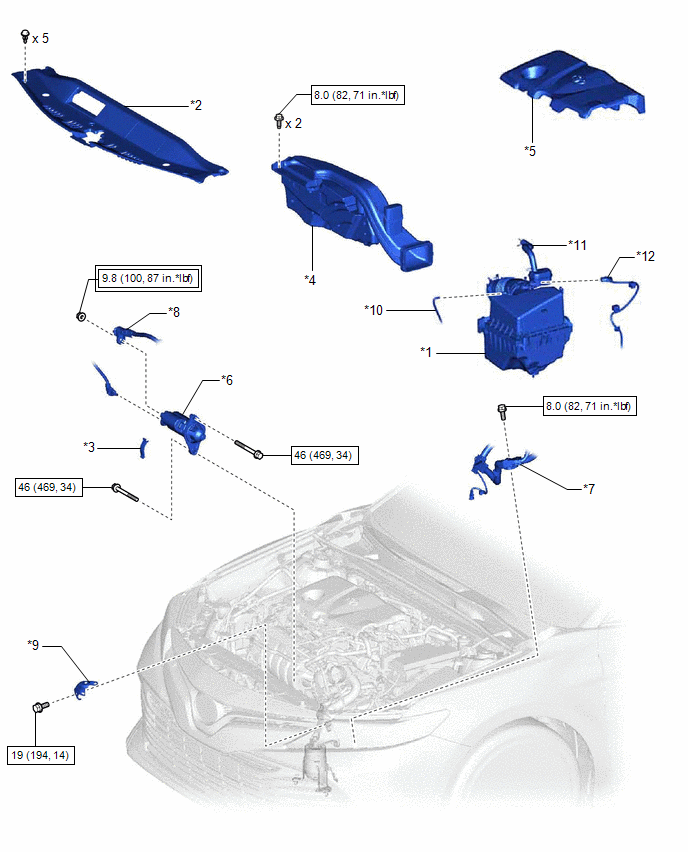

SCHEMA
|
*1 | ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID |
|
*3 | CACHE LATERAL DE CARTER DE VOLANT MOTEUR |
*4 | ENSEMBLE D'EPURATEUR D'AIR D'ENTREE |
|
*5 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*6 | ENSEMBLE DE DEMARREUR |
|
*7 | CABLE DU MOTEUR |
*8 | CABLE DE MOTEUR N° 2 |
|
*9 | SUPPORT DE RADIATEUR N° 1 |
*10 | DURITE A DEPRESSION |
|
*11 | DURITE DE VENTILATION N° 2 |
*12 | CONNECTEUR DU SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

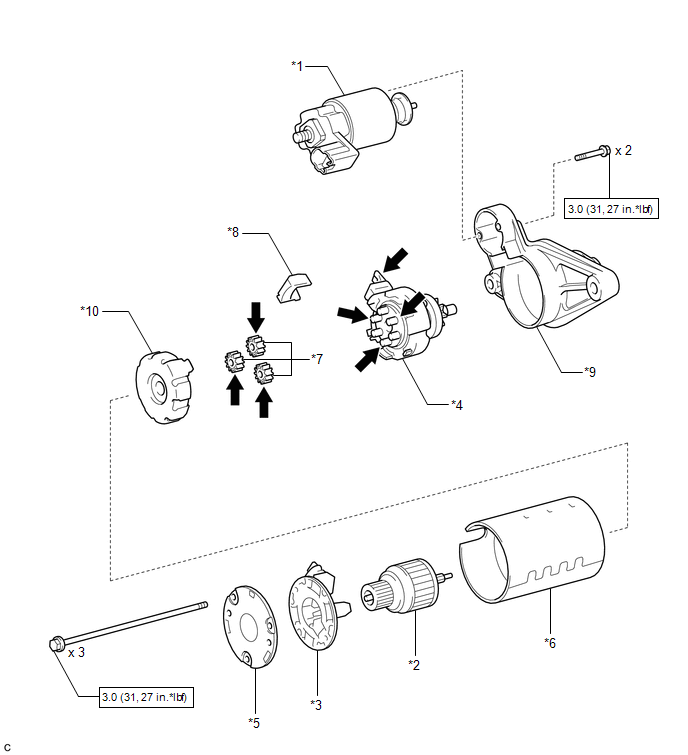

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR MAGNETIQUE DE DEMARREUR |
*2 | ENSEMBLE D'INDUIT DE DEMARREUR |
|
*3 | ENSEMBLE DE PORTE-BALAIS DE DEMARREUR |
*4 | SOUS-ENSEMBLE DE ROULEMENT CENTRAL DE ROCHET DE DEMARREUR |
|
*5 | ENSEMBLE DE FLASQUE DE DEMARREUR COTE COLLECTEUR |
*6 | ENSEMBLE DE CARCASSE DE DEMARREUR |
|
*7 | TRAIN PLANETAIRE |
*8 | JOINT EN CAOUTCHOUC |
|
*9 | ENSEMBLE DE BOITIER D'ENTRAINEMENT DE DEMARREUR |
*10 | AMORTISSEUR DE DEMARREUR |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
Graisse pour hautes températures |
Demarreur
