Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Eclairage (ext) / Ensemble De Phare / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE BLOC DE PHARE GAUCHE (fabrication TMC)

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de phare gauche)

(a) Appliquer la tension de la batterie sur l'ensemble de bloc de phare gauche et s'assurer que les feux de route/croisement fonctionnent.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 4 (SOL)

Batterie négative (-) → Borne 1 (E)

Fonctionne normalement

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bloc de phare gauche.

(b) Appliquer la tension de la batterie à l'ensemble de bloc de phare gauche et s'assurer que l'éclairage s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 3 (LO)

Batterie négative (-) → Borne 1 (E)

Les feux de croisement/de route s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bloc de phare gauche.

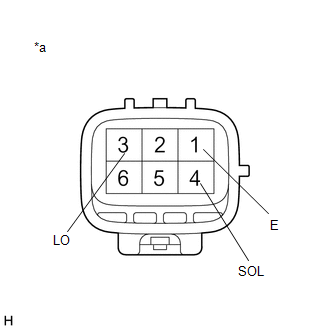

2. VERIFIER L'ENSEMBLE DE PHARE GAUCHE (pour clignotant de type à ampoule de fabrication TMMK)

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de phare gauche)

(a) Appliquer la tension de la batterie sur l'ensemble de phare gauche et s'assurer que les feux de route/croisement fonctionnent.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 4 (SOL)

Batterie négative (-) → Borne 1 (E)

Fonctionne normalement

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare gauche.

(b) Appliquer la tension de la batterie à l'ensemble de phare gauche et s'assurer que l'éclairage s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 3 (LO)

Batterie négative (-) → Borne 1 (E)

Les feux de croisement/de route s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare gauche.

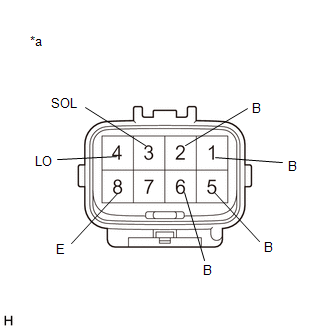

3. VERIFIER L'ENSEMBLE DE PHARE GAUCHE (pour clignotant de type LED de fabrication TMMK)

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de phare gauche)

(a) Appliquer la tension de la batterie sur l'ensemble de phare gauche et s'assurer que les feux de route/croisement fonctionnent.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 3 (SOL)

Batterie négative (-) → Borne 8 (E)

Fonctionne normalement

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare gauche.

(b) Appliquer la tension de la batterie à l'ensemble de phare gauche et s'assurer que l'éclairage s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 4 (LO)

Batterie négative (-) → Borne 8 (E)

Les feux de croisement/de route s'allument

Batterie positive (+) → Borne 1 (B)

Batterie positive (+) → Borne 5 (B)

Batterie négative (-) → Borne 8 (E)

Le feu de stationnement/le feu de jour s'allume

Batterie positive (+) → Borne 2 (B)

Batterie négative (-) → Borne 8 (E)

Le clignotant s'allume

Batterie positive (+) → Borne 6 (B)

Batterie négative (-) → Borne 8 (E)

Le feu latéral s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare gauche.

4. VERIFIER L'ENSEMBLE DE BLOC DE PHARE DROIT (fabrication TMC)

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de phare droit)

(a) Appliquer la tension de la batterie sur l'ensemble de bloc de phare droit et s'assurer que les feux de route/croisement fonctionnent.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 4 (SOL)

Batterie négative (-) → Borne 1 (E)

Fonctionne normalement

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bloc de phare droit.

(b) Appliquer la tension de la batterie à l'ensemble de bloc de phare droit et s'assurer que l'éclairage s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 3 (LO)

Batterie négative (-) → Borne 1 (E)

Les feux de croisement/de route s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bloc de phare droit.

5. VERIFIER L'ENSEMBLE DE PHARE DROIT (pour clignotant de type à ampoule de fabrication TMMK)

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de phare droit)

(a) Appliquer la tension de la batterie sur l'ensemble de phare droit et s'assurer que les feux de route/croisement fonctionnent.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 4 (SOL)

Batterie négative (-) → Borne 1 (E)

Fonctionne normalement

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare droit.

(b) Appliquer la tension de la batterie à l'ensemble de phare droit et s'assurer que l'éclairage s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 3 (LO)

Batterie négative (-) → Borne 1 (E)

Les feux de croisement/de route s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare droit.

6. VERIFIER L'ENSEMBLE DE PHARE DROIT (pour clignotant de type LED de fabrication TMMK)

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de phare droit)

(a) Appliquer la tension de la batterie sur l'ensemble de phare droit et s'assurer que les feux de route/croisement fonctionnent.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 3 (SOL)

Batterie négative (-) → Borne 8 (E)

Fonctionne normalement

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare droit.

(b) Appliquer la tension de la batterie à l'ensemble de phare droit et s'assurer que l'éclairage s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 4 (LO)

Batterie négative (-) → Borne 8 (E)

Les feux de croisement/de route s'allument

Batterie positive (+) → Borne 1 (B)

Batterie positive (+) → Borne 5 (B)

Batterie négative (-) → Borne 8 (E)

Le feu de stationnement/le feu de jour s'allume

Batterie positive (+) → Borne 2 (B)

Batterie négative (-) → Borne 8 (E)

Le clignotant s'allume

Batterie positive (+) → Borne 6 (B)

Batterie négative (-) → Borne 8 (E)

Le feu latéral s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de phare droit.
