PIECES CONSTITUTIVES

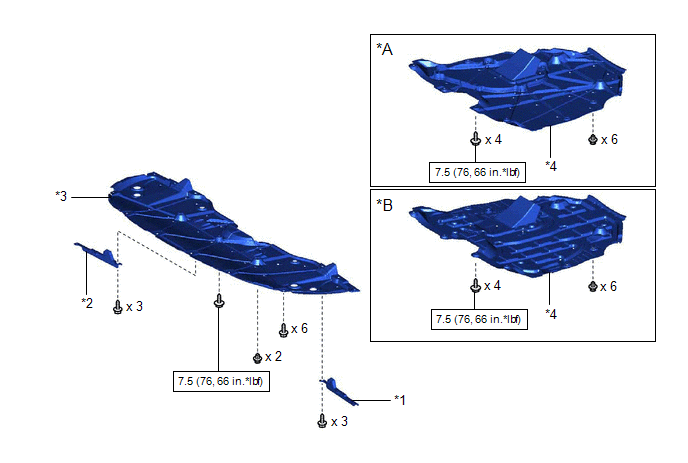

SCHEMA
.png)
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

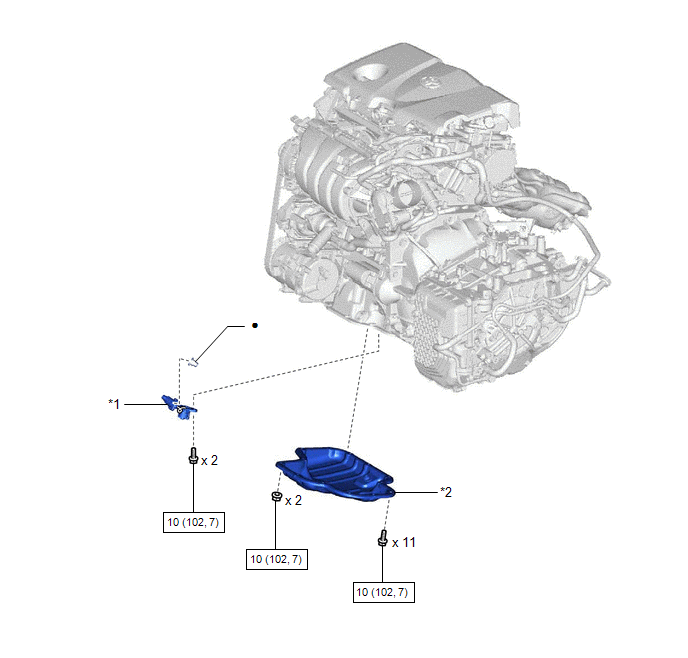

SCHEMA
|
*1 | CAPTEUR DE NIVEAU D'HUILE MOTEUR |
*2 | SOUS-ENSEMBLE DE CARTER D'HUILE N° 2 |
|
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
