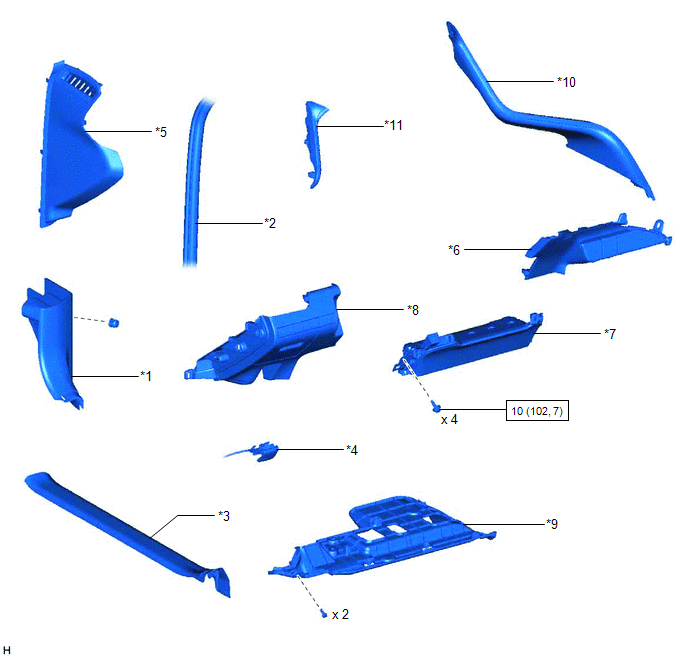

PIECES CONSTITUTIVES
SCHEMA
|
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
|
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
|
*5 | PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD |
*6 | PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD |
|
*7 | ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1 |
*8 | SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1 |
|
*9 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*10 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
|
*11 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
