REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE VERROUILLAGE DE TRAPPE A CARBURANT AVEC MOTEUR
(a) Enduire de la graisse MP sur les parties coulissantes de l'ensemble de verrouillage de trappe à carburant avec moteur.
(b) Brancher le connecteur.
(c) Engager la griffe pour reposer l'ensemble de verrouillage de trappe à carburant avec moteur.
(d) Engager l'attache.
2. REPOSER LE DISPOSITIF DE RETENUE DE VERROUILLAGE DE TRAPPE A CARBURANT

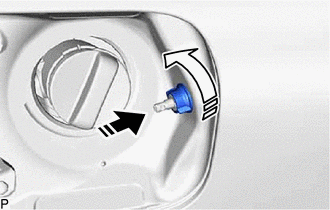

(a) Reposer le dispositif de retenue de verrouillage de trappe à carburant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Tourner dans ce sens (2) |
3. REPOSER LE CACHE INTERIEUR D'HABILLAGE GAUCHE DU COMPARTIMENT A BAGAGES
Cliquer ici
4. REPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
5. REPOSER LE CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici
6. REPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS
Cliquer ici
7. REPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS
Cliquer ici
