PIECES CONSTITUTIVES

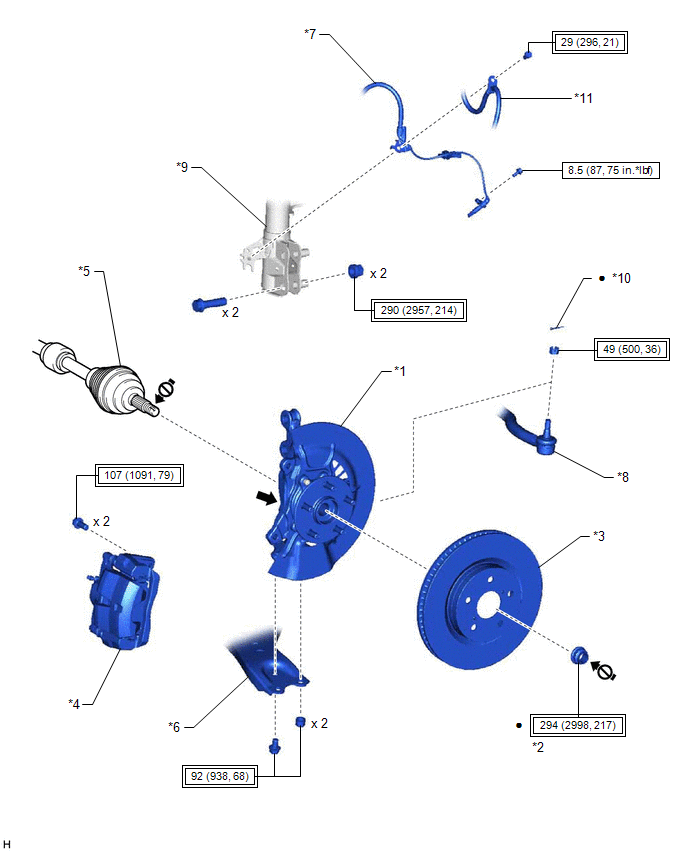

SCHEMA
|
*1 | ENSEMBLE D'ESSIEU AVANT |
*2 | ECROU D'ARBRE D'ESSIEU AVANT |
|
*3 | DISQUE AVANT |
*4 | ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT |
|
*5 | ENSEMBLE D'ARBRE DE ROUE AVANT |
*6 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 |
|
*7 | CAPTEUR DE VITESSE AVANT |
*8 | ENSEMBLE DE BARRE D'ACCOUPLEMENT |
|
*9 | ENSEMBLE D'AMORTISSEUR AVANT |
*10 | GOUPILLE FENDUE |
|
*11 | FLEXIBLE AVANT |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
|
● | Pièce non réutilisable |
|
Graisse pour carrosserie Toyota W |
|
Ne pas appliquer de lubrifiant sur les pièces filetées |
- | - |

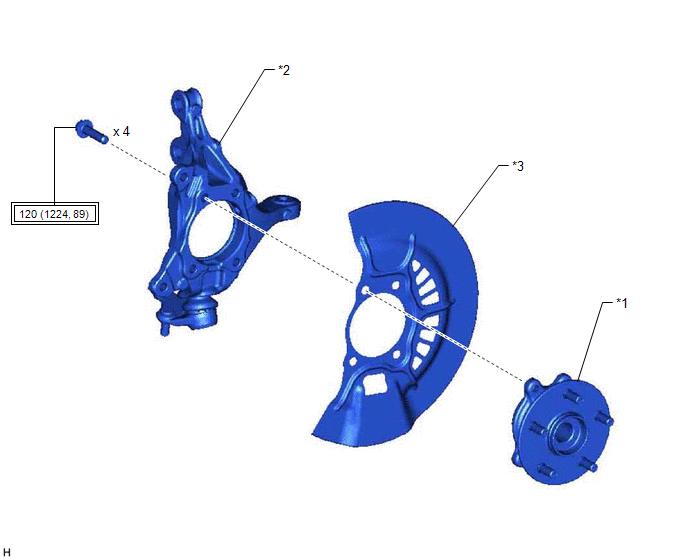

SCHEMA
|
*1 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT |
*2 | PORTE-FUSEE DE DIRECTION |
|
*3 | PARE-POUSSIERE DE FREIN A DISQUE AVANT |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
