Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. DEPOSER LA ROUE AVANT

Cliquer ici

2. DETACHER LE FLEXIBLE AVANT

Cliquer ici

3. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT

Cliquer ici

4. DEPOSER LE DISQUE AVANT

Cliquer ici

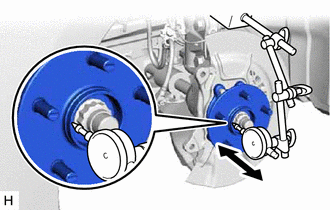

5. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU AVANT

(a) A l'aide d'un comparateur à cadran avec base magnétique, vérifier s'il n'y pas de jeu à proximité du centre du moyeu d'essieu avant.

Desserrage maximum:

0,05 mm (0,00196 in.)

REMARQUE:

  • S'assurer que le comparateur à cadran est perpendiculaire à la surface de mesure.
  • Maintenir l'aimant du comparateur à cadran éloigné du sous-ensemble de moyeu d'essieu avant et du capteur de vitesse avant.

CONSEIL:

Si le jeu dépasse la valeur maximum, remplacer le sous-ensemble de moyeu d'essieu avant.

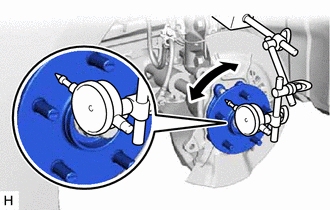

6. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU AVANT

(a) A l'aide d'un comparateur à cadran avec base magnétique, vérifier l'ovalisation sur la surface du sous-ensemble de moyeu d'essieu avant, à l'extérieur des boulons de moyeu d'essieu avant.

Ovalisation maximum:

0,05 mm (0,00196 in.)

REMARQUE:

  • S'assurer que le comparateur à cadran est perpendiculaire à la surface de mesure.
  • Veiller à orienter l'extrémité du comparateur à cadran vers l'extérieur des boulons de moyeu d'essieu avant.
  • Maintenir l'aimant du comparateur à cadran éloigné du sous-ensemble de moyeu d'essieu avant et du capteur de vitesse avant.

CONSEIL:

Si l'ovalisation dépasse la valeur maximum, remplacer le sous-ensemble de moyeu d'essieu avant.

7. REPOSER LE DISQUE AVANT

Cliquer ici

8. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT

Cliquer ici

9. REPOSER LE FLEXIBLE AVANT

Cliquer ici

10. REPOSER LA ROUE AVANT

Cliquer ici
