Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

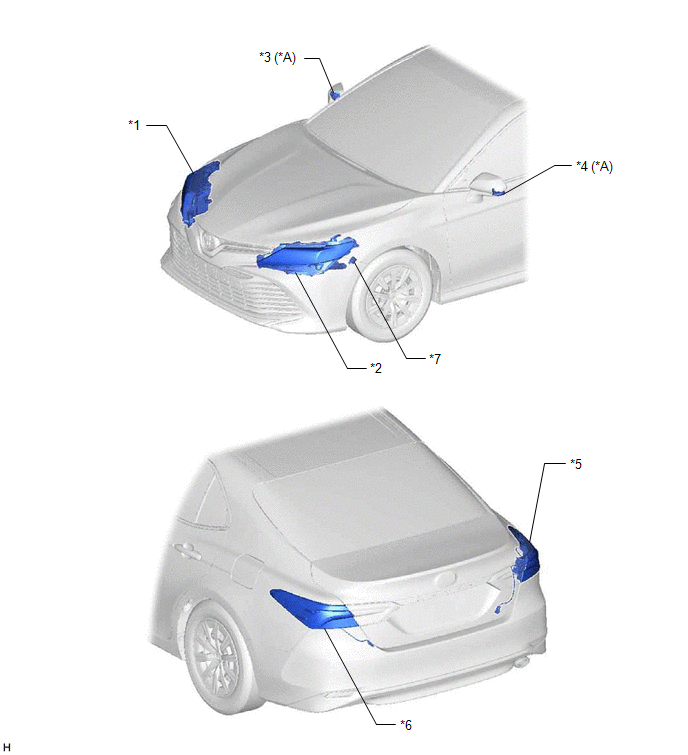

SCHEMA

*A

avec clignotant latéral

-

-

*1

ENSEMBLE DE PHARE DROIT

- CLIGNOTANT

*2

ENSEMBLE DE PHARE GAUCHE

- CLIGNOTANT

*3

ENSEMBLE DE CLIGNOTANT LATERAL DROIT

*4

ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE

*5

ENSEMBLE DE FEU COMBINE ARRIERE DROIT

- CLIGNOTANT

*6

ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE

- CLIGNOTANT

*7

AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE

-

-

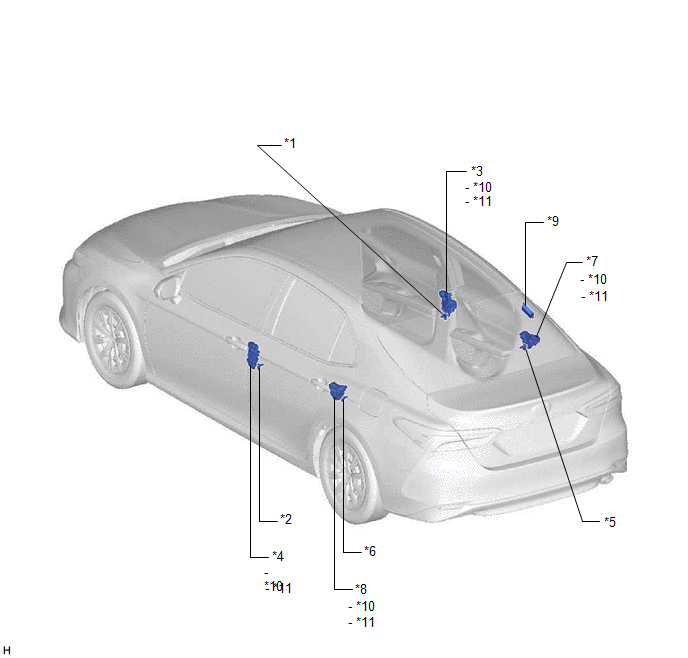

SCHEMA

*1

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit)

*2

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche)

*3

ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR

*4

ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR

*5

ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit)

*6

ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche)

*7

ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR DROIT

*8

ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR

*9

ENSEMBLE DE CLE ELECTRONIQUE ET DE RECEPTEUR DE SYSTEME DE CONTROLE DE PRESSION DES PNEUS

*10

MOTEUR DE SERRURE DE PORTE

*11

CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE

-

-

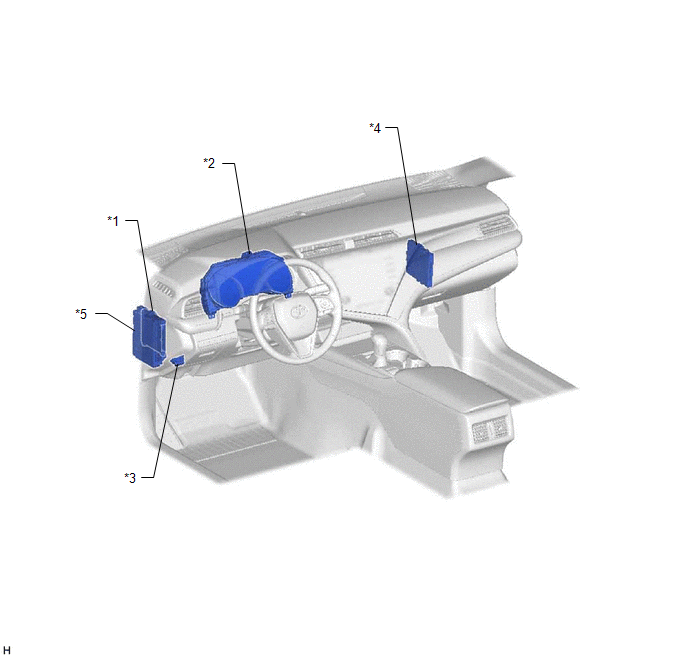

SCHEMA

*1

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*2

ENSEMBLE DE COMBINE D'INSTRUMENTS

*3

DLC3

*4

ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

*5

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE AM2

- FUSIBLE ECU-DCC N° 2

- FUSIBLE ECU-ACC

- FUSIBLE ECU-IG1 N° 4

-

-
