Toyota Camry et,
Toyota Partner.
Toyota Camry et,
PIECES CONSTITUTIVES

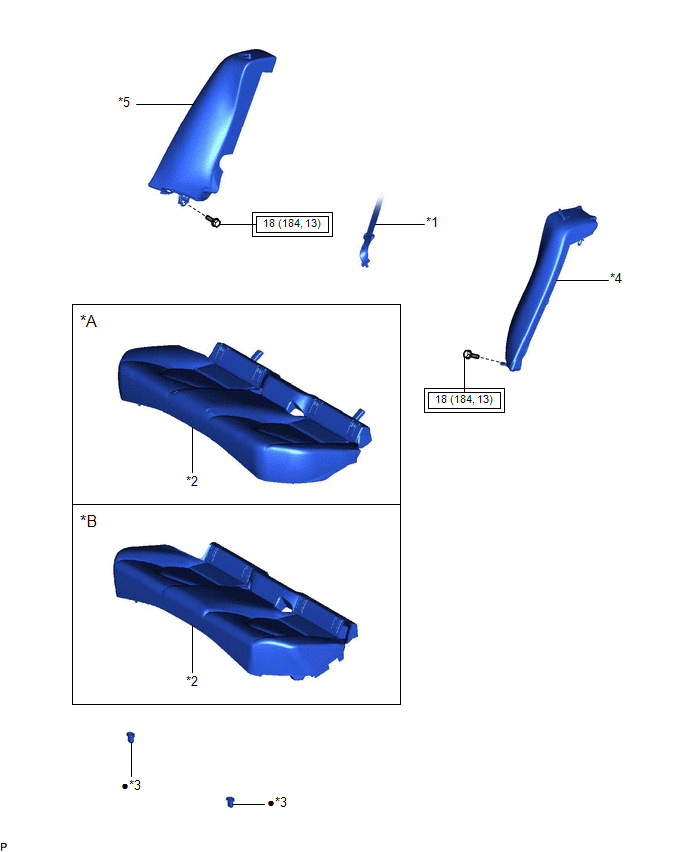

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*4 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*5 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- | - |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

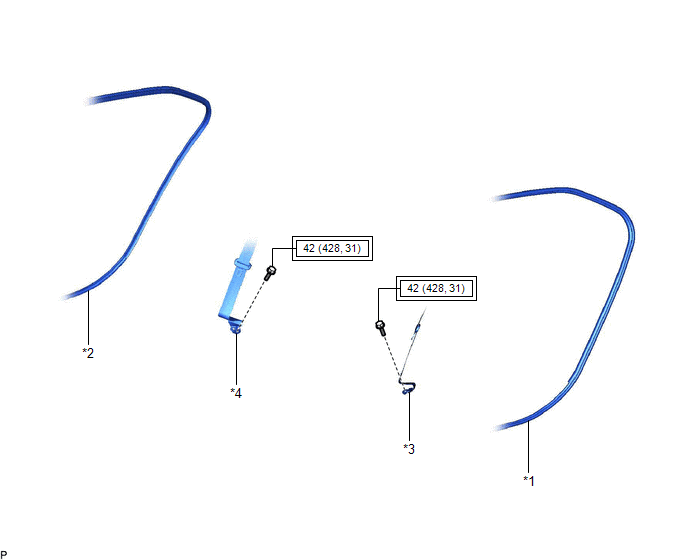

SCHEMA
|
*1 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
|
*3 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
*4 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

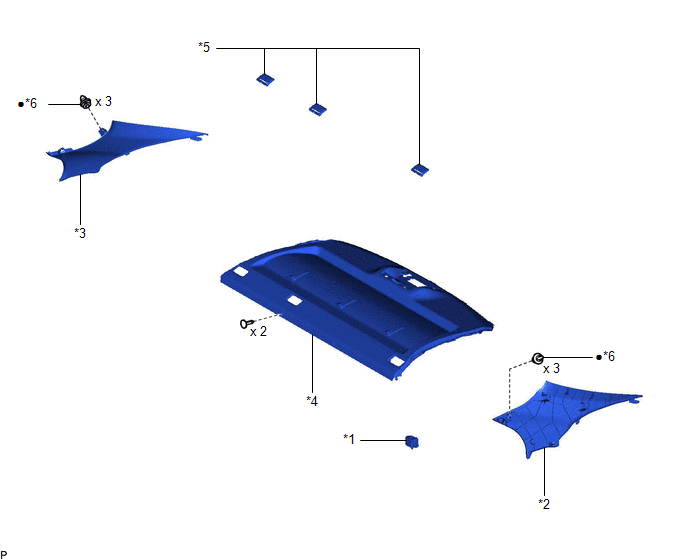

SCHEMA
|
*1 | SIGNAL SONORE DE MONITEUR D'ANGLE MORT |
*2 | GARNISSAGE LATERAL INTERIEUR GAUCHE DE TOIT |
|
*3 | GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT |
*4 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE |
|
*5 | CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE |
*6 | AGRAFE |
|
● | Pièce non réutilisable |
- | - |
DeposeLiquide de refroidissement
Réservoir de liquide de refroidissement moteur
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve entre
les repères "F" et "L" du réservoir, quand le système hybride est froid.
Bouchon du réservoir
Repère "F"
Repère "L"
Si le niveau est sur ou so ...
Bornes De L'ecu
BORNES DE L'ECU ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
(a) Débrancher le connecteur m1 d'ensemble de caméra de télévision arrière.
(b) Mesurer la tension du connecteur côté faisceau de câbles selon la(es) valeur(s) indiquée(s) dans le tableau ci-dessous.
N° de borne (symbole) ...
Circuit du contacteur des feux de détresse
DESCRIPTION L'ensemble de combiné d'instruments reçoit le signal d'activation de l'ensemble de contacteur des feux de détresse ON et commande le fonctionnement des feux de détresse. SCHEMA DE CABLAGE
PROCEDURE
1.
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM
(a) Brancher le Techstr ...
