EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|

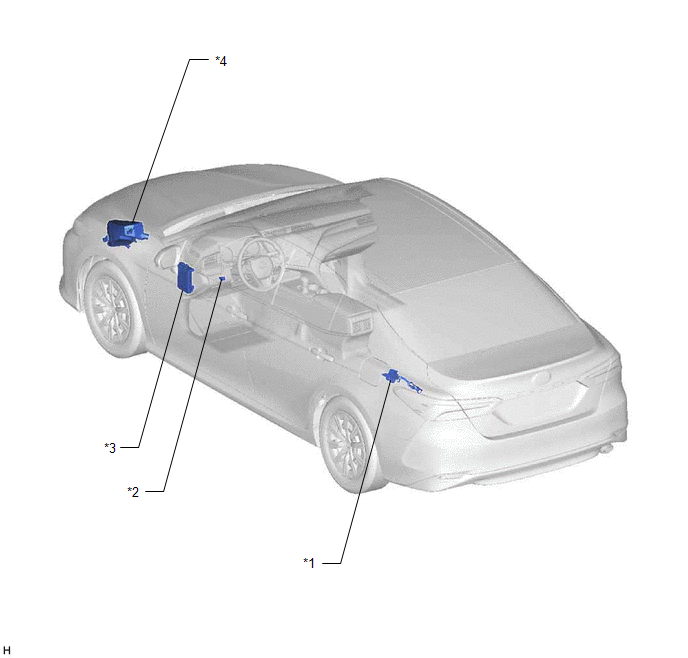

*1 | ENSEMBLE DE SERRURE DE TRAPPE A CARBURANT AVEC MOTEUR |
*2 | CONTACTEUR D'OUVERTURE DE TRAPPE A CARBURANT |
|
*3 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS FUEL OPN | *4 |
ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE FUEL OPN |
Mesures De Precaution
Schema Du SystemeCoupure d'un côté de la ligne secondaire de bus 1
DESCRIPTION Lorsque les lignes principales de bus CAN sont normales (pas de coupure, pas de court-circuit à la masse, pas de court-circuit en +B ou pas de court-circuit entre les lignes) et s'il y a une ECU ou un capteur sur l'écran "Communication Bus Check" qui est indiqué comme ne communiquant ...
Bornes De L'ecu
BORNES DE L'ECU VERIFIER L'ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN)
*a Vue avant du connecteur de faisceau de câbles (vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))
- -
(a) Débrancher les connecteurs A34 de l'ECU de contrôle de ...
Court-circuit à la masse du capteur de température du liquide de boîte de vitesses "A" (P071011)
DESCRIPTION Le capteur de température ATF convertit la température de liquide de boîte-pont automatique (ATF) en une valeur ohmique utilisable par l'ECM.
L'ECM applique une tension au capteur de température via la borne THO1 de l'ECM.
La résistance du capteur varie en fonction de la tempà ...
