PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD |
*2 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
|
*3 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
*4 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |
|
*5 | ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT |
- | - |

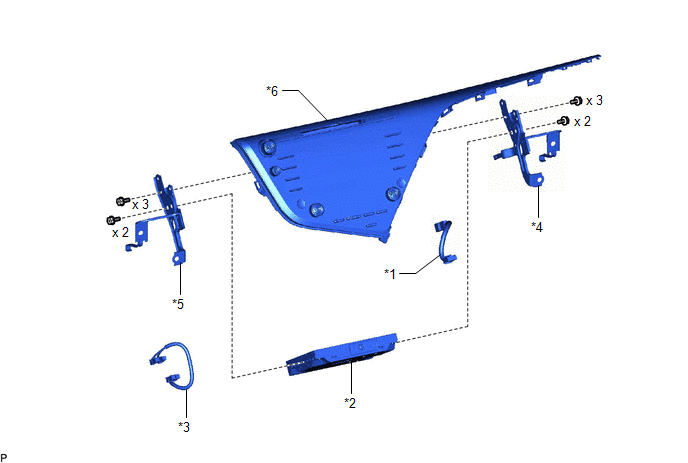

SCHEMA
|
*1 | CABLE DE MODULE MULTIMEDIA |
*2 | ECU DE NAVIGATION |
|
*3 | CABLE DE NAVIGATION N° 1 |
*4 | SUPPORT D'AUTORADIO N° 1 |
|
*5 | SUPPORT D'AUTORADIO N° 2 |
*6 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
