Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.
• Le rotor du capteur de vitesse avant est une pièce consitutive du sous-ensemble de moyeu d'essieu avant. Si le rotor du capteur de vitesse avant présente un dysfonctionnement, remplacer le sous-ensemble de moyeu d'essieu avant.

PROCEDURE

1. REPOSER LE CAPTEUR DE VITESSE AVANT

(a) Reposer le capteur de vitesse avant sur le porte-fusée de direction avec le boulon.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

REMARQUE:

• Maintenir l'électrode du capteur de vitesse avant et l'orifice de pose à l'abri de corps étrangers.
• Introduire fermement le corps du capteur de vitesse avant sur le porte-fusée de direction avant de serrer le boulon.
• Une fois le capteur de vitesse avant posé sur le porte-fusée de direction, s'assurer de l'absence de jeu entre le renfort de capteur de vitesse avant et le porte-fusée de direction. S'assurer également que les pièces ne sont pas bloquées par des corps étrangers.
• Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

(b) Fixer l'attache pour reposer l'attache du capteur.

REMARQUE:

Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

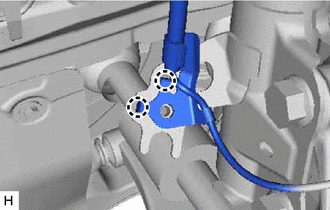

(c) Engager les 2 griffes pour reposer l'attache de capteur. REMARQUE: Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

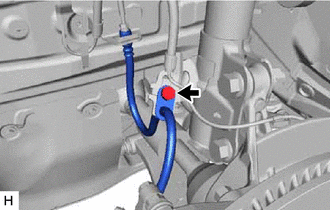

(d) Reposer le flexible avant avec le boulon. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf}

(e) Poser l'attache du capteur avec le boulon.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

REMARQUE:

Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

(f) Engager l'attache.

REMARQUE:

Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

(g) Raccorder le connecteur du capteur de vitesse avant.

(h) Remettre la doublure d'aile avant dans sa position d'origine.

2. REPOSER LA DOUBLURE D'AILE AVANT

(a) Engager les 2 griffes pour reposer la doublure d'aile avant.

(b) Reposer la vis et les 6 agrafes.

3. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

4. REPOSER LA ROUE AVANT

Cliquer ici

5. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE

sans système de frein de stationnement électrique: Cliquer ici

avec système de frein de stationnement électrique: Cliquer ici
