Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. DEPOSER LA ROUE AVANT

Cliquer ici

2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

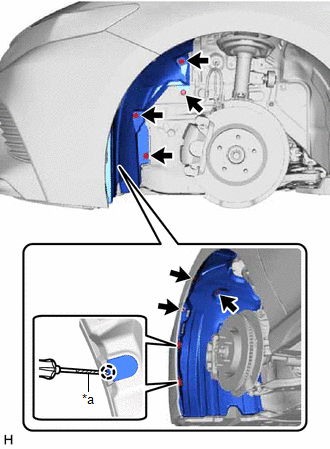

3. SEPARER LA DOUBLURE D'AILE AVANT

*a

Ruban adhésif de protection

(a) Déposer la vis et les 6 agrafes.

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes pour détacher la doublure d'aile avant.

4. DEPOSER LE CAPTEUR DE VITESSE AVANT

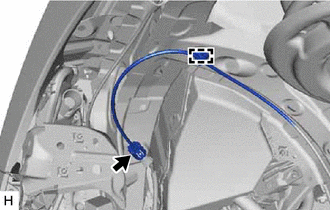

(a) Retourner la doublure d'aile avant.

(b) Débrancher le connecteur du capteur de vitesse avant.

(c) Libérer l'attache.

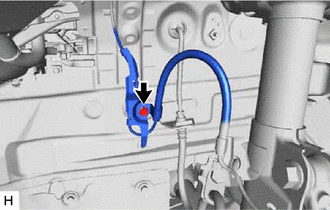

(d) Déposer le boulon et détacher l'attache du capteur.

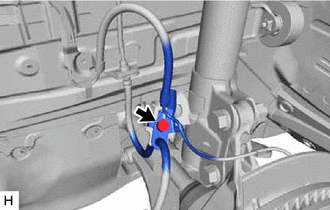

(e) Déposer le boulon et détacher le flexible avant et l'attache de capteur.

(f) Libérer l'attache pour détacher l'attache de capteur.

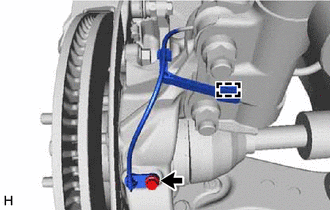

(g) Déposer le boulon et le capteur de vitesse avant du porte-fusée de direction.

REMARQUE:

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 DOUBLURE D'AILE AVANT *2 CAPTEUR DE VITESSE AVANT *3 REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT *4 FLEXIBLE AVANT Couple de serrage pour "zones principales conc ...

Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté gauche. Le rotor du capteur de vitesse avant est une pià ...
