BORNES DE L'ECU

DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

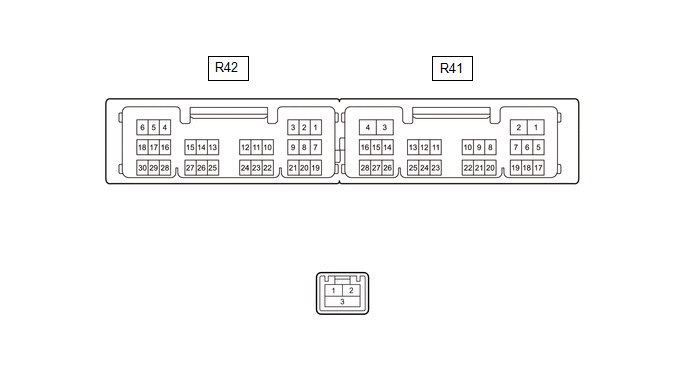

(a) Débrancher le connecteur R41 du dispositif de commande de caméra de télévision.

(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
R41-2 (+B) - R41-3 (GND1)	R - W-B	Signal de source d'alimentation électrique	En permanence	11 à 14 V
R41-3 (GND1) - Masse de carrosserie	W-B - Masse de carrosserie	Masse	En permanence	En dessous de 1 Ω
R41-6 (IG) - R41-3 (GND1)	BE - W-B	Signal de source d'alimentation électrique IG	Contacteur du moteur en position ON (IG)	11 à 14 V
R41-6 (IG) - R41-3 (GND1)	BE - W-B	Signal de source d'alimentation électrique IG	Contacteur du moteur en position OFF	En dessous de 1 V
R41-1 (ACC) - R41-3 (GND1)	L - W-B	Signal de source d'alimentation électrique ACC	Contacteur du moteur en position ON (ACC)	11 à 14 V
R41-1 (ACC) - R41-3 (GND1)	L - W-B	Signal de source d'alimentation électrique ACC	Contacteur du moteur en position OFF	En dessous de 1 V

(d) Mesurer la tension, la résistance et la forme d'onde en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
R42-1 (CV+) - R42-9 (CGND)	B - V	Entrée du signal d'affichage de l'ensemble de caméra de télévision arrière	Contacteur du moteur en position ON (IG) lorsque la lentille de caméra de l'ensemble de caméra de télévision arrière n'est pas couverte, affichant l'image panoramique	Génération d'impulsions (cf. forme d'onde 1)
R42-1 (CV+) - R42-9 (CGND)	B - V		Contacteur du moteur en position ON (IG) lorsque la lentille de caméra de l'ensemble de caméra de télévision arrière est couverte, masquant l'image panoramique	Génération d'impulsions (cf. forme d'onde 2)
R42-2 (CV-) - R41-3 (GND1)	W - W-B	Masse de l'ensemble de caméra de télévision arrière	En permanence	En dessous de 1 Ω
R42-4 (RCV+) - R42-18 (RGND)	W - G	Entrée du signal d'affichage de l'ensemble de caméra de télévision latérale droite	Contacteur du moteur en position ON (IG) avec lentille de caméra de l'ensemble de caméra de télévision latéral droit non couverte, affichant l'image panoramique	Génération d'impulsions (cf. forme d'onde 1)
R42-4 (RCV+) - R42-18 (RGND)	W - G		Contacteur du moteur en position ON (IG) avec lentille de caméra de l'ensemble de caméra de télévision latéral droit couverte, masquant l'image panoramique	Génération d'impulsions (cf. forme d'onde 2)
R42-5 (RCV-) - R41-3 (GND1)	R - W-B	Masse de l'ensemble de caméra de télévision latérale droite	En permanence	En dessous de 1 Ω
R42-6 (RCB+) - R42-18 (RGND)	B - G	Source d'alimentation électrique de l'ensemble de caméra de télévision latérale droite	Contacteur du moteur en position ON (ACC)	5,5 à 7,05 V
R42-7 (RSW+) - R41-3 (GND1)	BE - W-B	Borne légalement requise	Image panoramique affichée	0 à 2 V
R42-7 (RSW+) - R41-3 (GND1)	BE - W-B	Borne légalement requise	Image panoramique non affichée	5,5 à 7,05 V
R42-9 (CGND) - Masse de carrosserie	V - Masse de carrosserie	Masse de l'ensemble de caméra de télévision arrière (blindage)	En permanence	En dessous de 1 Ω
R42-10 (LCV+) - R42-24 (LGND)	W - G	Entrée du signal d'affichage de l'ensemble de caméra de télévision latérale gauche	Contacteur du moteur en position ON (IG) avec lentille de caméra de l'ensemble de caméra de télévision latéral gauche non couverte, affichant l'image panoramique	Génération d'impulsions (cf. forme d'onde 1)
R42-10 (LCV+) - R42-24 (LGND)	W - G		Contacteur du moteur en position ON (IG) avec lentille de caméra de l'ensemble de caméra de télévision latéral gauche couverte, masquant l'image panoramique	Génération d'impulsions (cf. forme d'onde 2)
R42-11 (LCV-) - R41-3 (GND1)	R - W-B	Masse de l'ensemble de caméra de télévision latérale gauche	En permanence	En dessous de 1 Ω
R42-12 (LCB+) - R42-24 (LGND)	B - G	Source d'alimentation électrique de l'ensemble de caméra de télévision latérale gauche	Contacteur du moteur en position ON (ACC)	5,5 à 7,05 V
R42-13 (BCV+) - R42-27 (BGND)	B - R	Entrée du signal d'affichage de l'ensemble de caméra de télévision avant	Contacteur du moteur en position ON (IG) lorsque la lentille de caméra de l'ensemble de caméra de télévision avant n'est pas couverte, affichant l'image panoramique	Génération d'impulsions (cf. forme d'onde 1)
R42-13 (BCV+) - R42-27 (BGND)	B - R		Contacteur du moteur en position ON (IG) lorsque la lentille de caméra de l'ensemble de caméra de télévision avant est couverte, masquant l'image panoramique	Génération d'impulsions (cf. forme d'onde 2)
R42-14 (BCV-) - R41-3 (GND1)	W - W-B	Masse de l'ensemble de caméra de télévision avant	En permanence	En dessous de 1 Ω
R42-15 (BCB+) - R42-27 (BGND)	G - R	Source d'alimentation électrique de l'ensemble de caméra de télévision avant	Contacteur du moteur en position ON (ACC)	5,5 à 7,05 V
R42-16 (SGND) - Masse de carrosserie	BR - Masse de carrosserie	Masse de l'ensemble de caméra de télévision latérale droite (blindage)	En permanence	En dessous de 1 Ω
R42-18 (RGND) - Masse de carrosserie	G - Masse de carrosserie	Masse de l'ensemble de caméra de télévision latérale droite	En permanence	En dessous de 1 Ω
R42-23 (SGND) - Masse de carrosserie	BR - Masse de carrosserie	Masse de l'ensemble de caméra de télévision latérale gauche (blindage)	En permanence	En dessous de 1 Ω
R42-24 (LGND) - Masse de carrosserie	G - Masse de carrosserie	Masse de l'ensemble de caméra de télévision latérale gauche	En permanence	En dessous de 1 Ω
R42-25 (SGND) - Masse de carrosserie	BR - Masse de carrosserie	Masse de l'ensemble de caméra de télévision avant (blindage)	En permanence	En dessous de 1 Ω
R42-27 (BGND) - Masse de carrosserie	R - Masse de carrosserie	Masse de l'ensemble de caméra de télévision avant	En permanence	En dessous de 1 Ω
R41-15 (REV) - R41-3 (GND1)	GR - W-B	Signal de marche arrière	Contacteur du moteur en position ON (IG), levier de changement de vitesse en position P	En dessous de 1 V
R41-15 (REV) - R41-3 (GND1)	GR - W-B	Signal de marche arrière	Contacteur du moteur en position ON (IG), levier de changement de vitesse en position autre que P	11 à 14 V
R41-20 (BLSW) - R41-3 (GND1)	G - W-B	Signal du contacteur de contrôle de vision panoramique	Contacteur du moteur en position ON (IG), contacteur de moniteur de vue panoramique relâché	5,5 à 6,5 V
R41-20 (BLSW) - R41-3 (GND1)	G - W-B	Signal du contacteur de contrôle de vision panoramique	Contacteur du moteur en position ON (IG), contacteur de moniteur de vue panoramique enfoncé	En dessous de 1 V
R41-28 (NS+) - R41-27 (NSG)	B - BR	Signal vidéo	Contacteur du moteur en position ON (IG) et image panoramique affichée	Génération d'impulsions (cf. forme d'onde 3)
R41-26 (NS-) - R41-3 (GND1)	W - W-B	Masse	En permanence	En dessous de 1 Ω
R41-27 (NSG) - Masse de carrosserie	BR - Masse de carrosserie	Masse blindée	En permanence	En dessous de 1 Ω

*a	Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)
*b	Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)
*c	Signal de synchronisation
*d	Forme d'onde vidéo

(e) Référence (forme d'onde d'oscilloscope):

CONSEIL:

Un connecteur étanche est utilisé pour l'ensemble de caméra de télévision arrière, l'ensemble de caméra de télévision avant, l'ensemble de caméra de télévision latérale gauche ou l'ensemble de caméra de télévision latérale droite. Par conséquent, vérifier la forme d'onde au niveau de l'ensemble de récepteur de radio lorsque le connecteur est branché.

(1) Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)

Elément	Contenu
Borne de mesure	R42-1 (CV+) - R42-9 (CGND) R42-10 (LCV+) - R42-24 (LGND) R42-13 (BCV+) - R42-27 (BGND) R42-4 (RCV+) - R42-18 (RGND)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Le système de contrôle de vision panoramique fonctionne

CONSEIL:

La forme d'onde vidéo varie en fonction de l'image envoyée par l'ensemble de caméra de télévision arrière, l'ensemble de caméra de télévision avant, l'ensemble de caméra de télévision latérale gauche ou l'ensemble de caméra de télévision latérale droite.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur du moteur est en position ON (ACC).

(2) Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)

Elément	Contenu
Borne de mesure	R42-1 (CV+) - R42-9 (CGND) R42-10 (LCV+) - R42-24 (LGND) R42-13 (BCV+) - R42-27 (BGND) R42-4 (RCV+) - R42-18 (RGND)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Le système de contrôle de vision panoramique fonctionne

CONSEIL:

La forme d'onde vidéo varie en fonction de l'image envoyée par l'ensemble de caméra de télévision arrière, l'ensemble de caméra de télévision avant, l'ensemble de caméra de télévision latérale gauche ou l'ensemble de caméra de télévision latérale droite.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur du moteur est en position ON (ACC).

(3) Forme d'onde 3

Elément	Contenu
Borne de mesure	R41-28 (NS+) - R41-27 (NSG)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Image panoramique affichée

*a	Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)
*b	Signal de synchronisation
*c	Forme d'onde vidéo

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par le dispositif de commande de caméra de télévision.

ENSEMBLE DE CAMERA DE TELEVISION ARRIERE

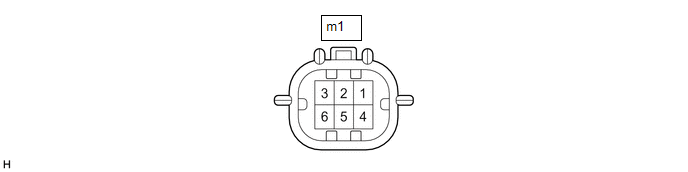

(a) Débrancher le connecteur m1 d'ensemble de caméra de télévision arrière.

(b) Mesurer la tension du connecteur côté faisceau de câbles selon la(es) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
m1-6 (CB+) - Masse de carrosserie	GR - Masse de carrosserie	Source d'alimentation électrique	Contacteur du moteur en position ON (ACC)	11 à 14 V

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement côté faisceau de câbles.

(d) Mesurer la tension et la forme d'onde en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
m1-3 (CV+) - m1-2 (CV-)	B - G	Signal vidéo	Contacteur du moteur en position ON (IG) avec lentille de caméra de l'ensemble de caméra de télévision latéral droit non couverte, affichant l'image panoramique	Génération d'impulsions (Se reporter à la forme d'onde 1)
Contacteur du moteur en position ON (IG) lorsque la lentille de caméra de l'ensemble de caméra de télévision arrière est couverte, masquant l'image panoramique	Génération d'impulsions (Se reporter à la forme d'onde 2)
m1-5 (CGND) - Masse de carrosserie	BR - Masse de carrosserie	Masse blindée	En permanence	En dessous de 1 V

N° de borne (symbole)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

m1-3 (CV+) - m1-2 (CV-)

B - G

Signal vidéo

Contacteur du moteur en position ON (IG) avec lentille de caméra de l'ensemble de caméra de télévision latéral droit non couverte, affichant l'image panoramique

Génération d'impulsions

(Se reporter à la forme d'onde 1)

Contacteur du moteur en position ON (IG) lorsque la lentille de caméra de l'ensemble de caméra de télévision arrière est couverte, masquant l'image panoramique

Génération d'impulsions

(Se reporter à la forme d'onde 2)

m1-5 (CGND) - Masse de carrosserie

BR - Masse de carrosserie

Masse blindée

En permanence

En dessous de 1 V

CONSEIL:

Un connecteur étanche est utilisé pour l'ensemble de caméra de télévision arrière. Par conséquent, vérifier la forme d'onde au niveau de l'ensemble de récepteur de radio et d'affichage lorsque le connecteur est branché.

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau de l'ensemble de caméra arrière.

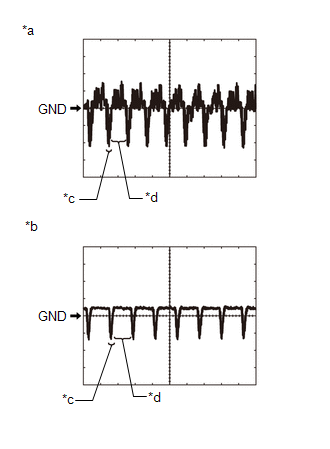

(e) Référence (forme d'onde d'oscilloscope):

*a	Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)
*b	Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)
*c	Signal de synchronisation
*d	Forme d'onde vidéo

CONSEIL:

(1) Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)

Elément	Contenu
Borne de mesure	m1-3 (CV+) - m1-2 (CV-)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Le système de contrôle de vision panoramique fonctionne

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par l'ensemble de caméra de télévision arrière.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur du moteur est en position ON (ACC).

(2) Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)

Elément	Contenu
Borne de mesure	m1-3 (CV+) - m1-2 (CV-)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Le système de contrôle de vision panoramique fonctionne

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par l'ensemble de caméra de télévision arrière.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur du moteur est en position ON (ACC).

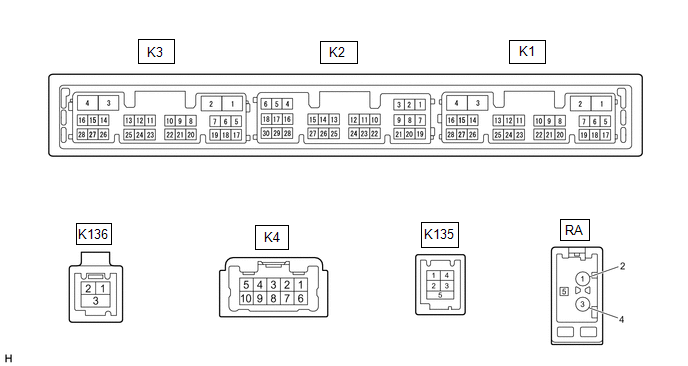

ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE

(a) Mesurer la résistance et la forme d'onde en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
K2-28 (V+) - K3-1 (GND1)	V - BR	Signal vidéo	Image panoramique affichée	Génération d'impulsions (Se reporter à la forme d'onde 1)
K2-29 (V-) - K3-1 (GND1)	SB - BR	Masse	En permanence	En dessous de 1 Ω

N° de borne (symbole)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

K2-28 (V+) - K3-1 (GND1)

V - BR

Signal vidéo

Image panoramique affichée

Génération d'impulsions

(Se reporter à la forme d'onde 1)

K2-29 (V-) - K3-1 (GND1)

SB - BR

Masse

En permanence

En dessous de 1 Ω

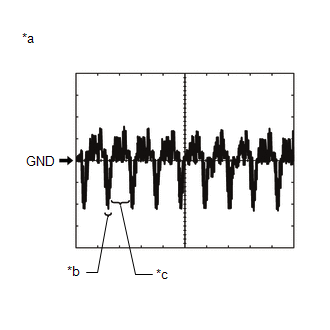

(b) Référence (forme d'onde d'oscilloscope):

(1) Forme d'onde 1

Elément	Contenu
Borne de mesure	K2-28 (V+) - K3-1 (GND1)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Image panoramique affichée

*a	Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)
*b	Signal de synchronisation
*c	Forme d'onde vidéo

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par le dispositif de commande de caméra de télévision.
