Toyota Camry Manuel de réparation XV50 (2011–2019): Systeme De Diagnostic

SYSTEME DE DIAGNOSTIC

SYSTEME DE DIAGNOSTIC DU MONITEUR D'AIDE AU STATIONNEMENT

(a) Pour le diagnostic du système de contrôle de vision panoramique, les signaux reçus par le dispositif de commande de caméra de télévision peuvent être vérifiés et le système de contrôle de vision panoramique peut être calibré, réglé et vérifié à l'aide de l'ensemble de récepteur de radio et de système d'affichage.

REMARQUE:

Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de contrôle de vision panoramique peut être nécessaire.

Cliquer ici

CONSEIL:

Les éléments et les écrans affichés peuvent varier selon les caractéristiques du véhicule.

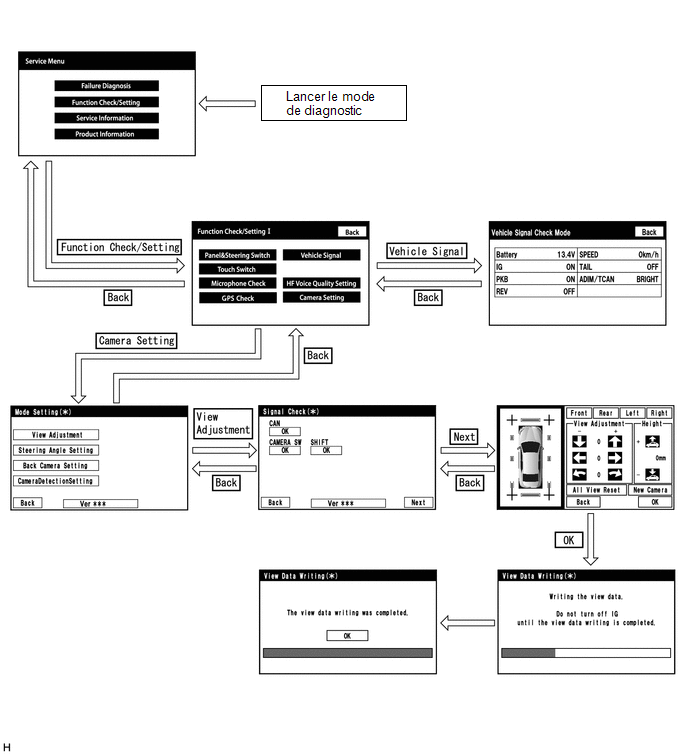

CHANGEMENT D'ECRAN DE DIAGNOSTIC (REGLAGE DE VUE)

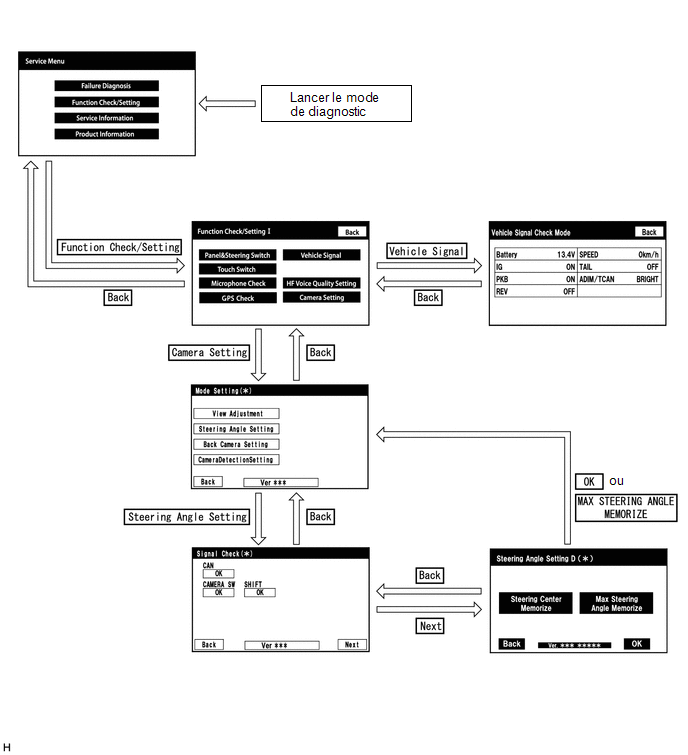

CHANGEMENT D'ECRAN DE DIAGNOSTIC (REGLAGE DE L'ANGLE DE BRAQUAGE)

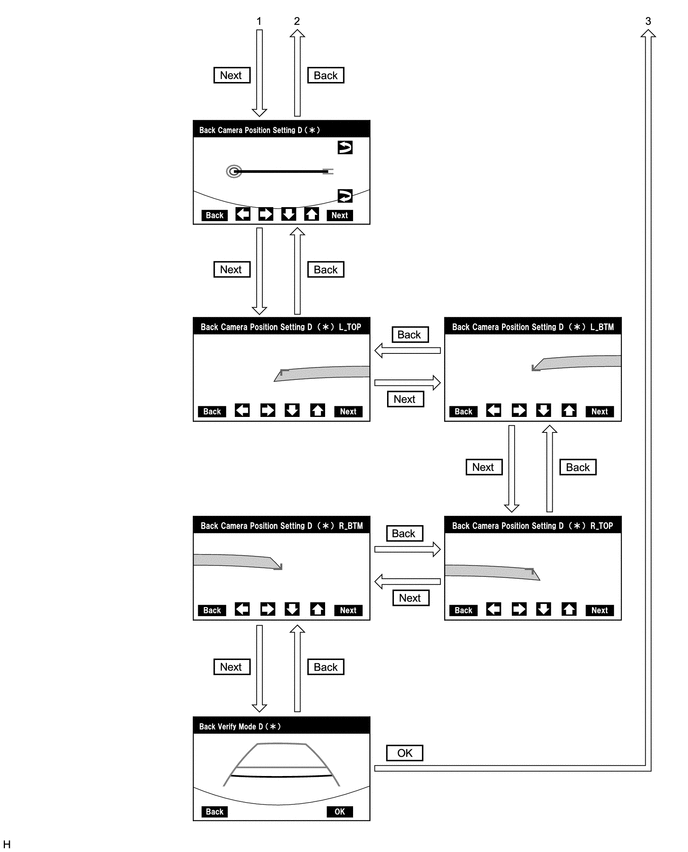

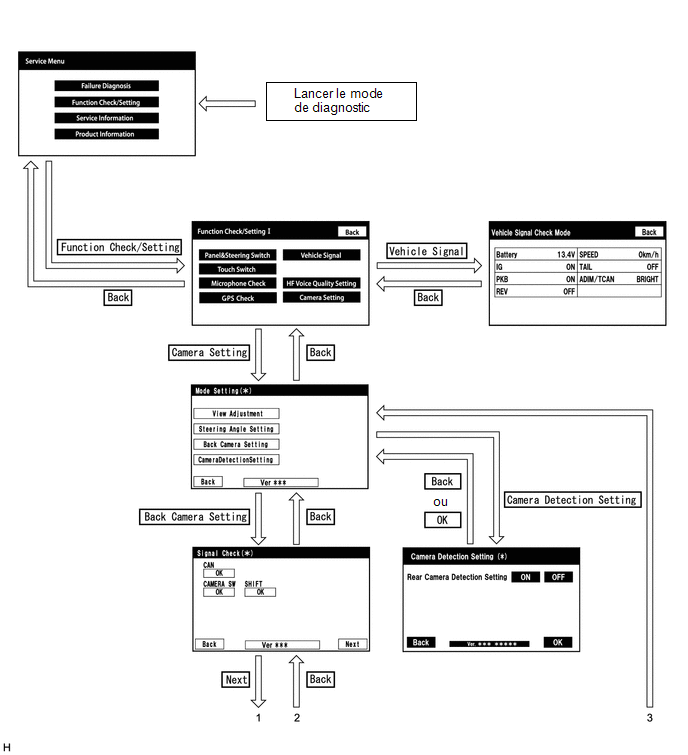

CHANGEMENT D'ECRAN DE DIAGNOSTIC (REGLAGE DE CAMERA ARRIERE)

MODE DE DIAGNOSTIC

(a) Mode de diagnostic

(b) Diagnostic d'échec

(c) Vérification du système (vérification à l'aide de l'écran de mode de vérification du système)

(d) Fin du mode de diagnostic.

VERIFICATION DE SIGNAL (signal d'entrée de dispositif de commande de caméra de télévision)

(a) Lancer le mode de diagnostic.

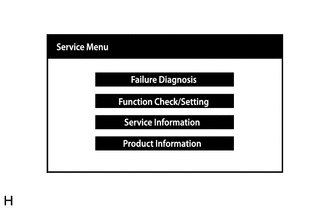

(1) Sélectionner "Function Check/Setting" sur l'écran "Service Menu" pour afficher l'écran "Function Check/SettingI" .

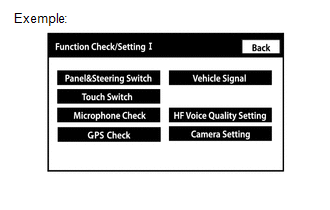

(2) Sélectionner "Camera Setting" sur l'écran "Function Check/Setting I".

CONSEIL:

Une fois "Camera Setting" sélectionné, les changements d'écran diffèrent selon que l'initialisation du dispositif de commande de caméra de télévision a été réalisée après son remplacement ou non.

Initialisation de dispositif de commande de caméra de télévision

Changement d'écran

Non effectué

Ecran "Signal Check"

Effectuée

Ecran de réglage de mode

(3) Lorsque l'écran bascule vers l'écran "Mode Setting", sélectionner "View Adjustment" pour afficher l'écran "Signal Check".

CONSEIL:

Pour sélectionner élément grisé, sélectionner et maintenir l'élément en question sélectionné pendant 2 secondes minimum.

(b) Vérification du signal

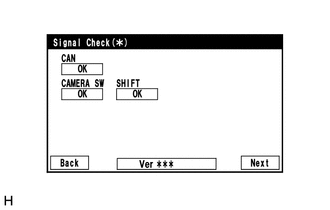

(1) Dans l'écran "Signal Check", il est possible de vérifier l'état des signaux transmis au dispositif de commande de caméra de télévision et de vérifier les réglages.

Elément

Détails de la vérification

Remarque

CAN

Entrée du signal de vitesse

Lorsque le message "CHK" (rouge) est affiché, sélectionner "Next" ne permet pas de passer à l'écran suivant.

SHIFT

Entrée du signal de position de changement de vitesse

CAMERA SW

Entrée du signal du contacteur de contrôle de vision panoramique

CONSEIL:

(c) Vérification de CAN

CONSEIL:

Si "CHK" (rouge) s'affiche pour "CAN", vérifier les DTC et effectuer la recherche de pannes en se basant sur les DTC émis.

Cliquer ici

(d) Vérification de SHIFT

CONSEIL:

Si "CHK" (rouge) s'affiche pour "SHIFT", vérifier les DTC et effectuer la recherche de pannes en se basant sur les DTC émis.

Cliquer ici

(e) Vérification de CAMERA SW

(1) S'assurer que "OK" (bleu) s'affiche pour "CAMERA SW" et sélectionner "OK".

CONSEIL:

Si "CHK" (rouge) reste affiché ou que le résultat de la vérification "CAMERA SW" est anormal, effectuer la recherche de pannes conformément au tableau des symptômes de problèmes ("CHK" s'affiche sur l'écran "Signal Check").

Cliquer ici

(f) Fin du mode de diagnostic.

REGLAGE DE DETECTION DE CAMERA

CONSEIL:

Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Lancer le mode de diagnostic.

(1) Sélectionner "Function Check/Setting" sur l'écran "Service Menu" pour afficher l'écran "Function Check/SettingI" .

(2) Sélectionner "Camera Setting" sur l'écran "Function Check/Setting I".

(b) Réglage de détection de caméra

(1) Sélectionner "Camera Detection Setting" sur l'écran "Mode Setting".

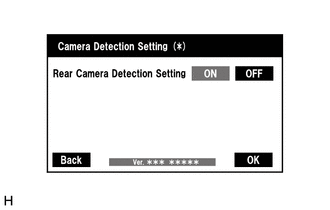

(2) Sélection ON ou OFF sur l'écran "Camera Detection Setting" le cas échéant.

CONSEIL:

Après avoir sélectionné ON ou OFF, retourner à l'écran "Mode Setting" en sélectionnant "OK" ou "Back".

(c) Fin du mode de diagnostic.

CALIBRAGE LORS DE L'ENTRETIEN DU VEHICULE

REMARQUE:

Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de contrôle de vision panoramique peut être nécessaire.

Cliquer ici
