REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR DE L'ELEMENT STEREO ARRIERE
REMARQUE:
Ne pas toucher le cône du haut-parleur.
(a) Brancher le connecteur.
(b) Engager le guide afin de reposer provisoirement l'ensemble de haut-parleur de l'élément stéréo arrière.

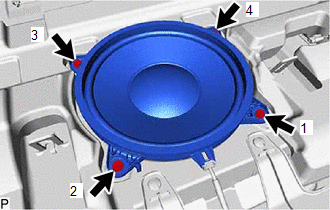

| (c) Reposer l'ensemble de haut-parleur de l'élément stéréo arrière à l'aide des 4 boulons. CONSEIL: Reposer les boulons dans l'ordre indiqué sur le schéma. |
|
2. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
Cliquer ici
3. REPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE
Cliquer ici
4. REPOSER L'ENSEMBLE DE FEU STOP SURELEVE
Cliquer ici
5. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE
Cliquer ici
6. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
8. REPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE GAUCHE
Cliquer ici
10. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
11. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
12. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
13. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
14. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
15. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
Cliquer ici
16. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
17. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
18. VERIFIER LE TEMOIN SRS
Cliquer ici
