VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR DE L'ELEMENT STEREO ARRIERE
(a) Une fois le haut-parleur posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.
(b) S'assurer que le haut-parleur ne contient pas de corps étrangers, que le cône du haut-parleur n'est pas déchiré ou qu'il n'y a pas d'autres anomalies.

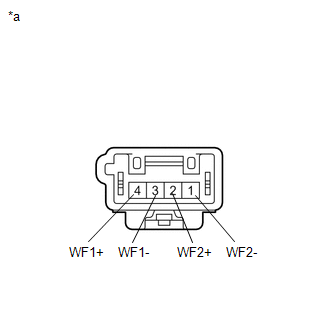

| (c) Mesurer la résistance du haut-parleur. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le haut-parleur. |
|
Depose
ReposeRepose
REPOSE PROCEDURE 1. REPOSER LA COURROIE STRIEE
CONSEIL: Lors de la réutilisation de la courroie striée, vérifier l'absence d'usure et de fissures au niveau des nervures et de l'arrière de la courroie striée. Si une usure ou une fissure ayant atteint le noyau (à plus de 1 point) est détecté ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.
(b) Reposer l'ensemble de contacteur de rappel de dépression sur l'ensemble de servofrein, comme indiqué sur le schéma.
*a ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 COLLECTEUR D'ECHAPPEMENT (TWC: catalyseur avant)
*2 RENFORT DE COLLECTEUR
*3 ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1
*4 COLLECTEUR D'ECHAPPEMENT AU JOINT DE CULASSE
N*m (kgf*cm, lbf*pi): couple de serrage ...
