Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Sieges / Chauffage De Dossier De Siege Avant (pour Sièges à Réglage électrique) / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	Température du chauffage de siège de 23°C (73°F)	4,2 à 5,2 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de chauffage de dossier de siège avant gauche.

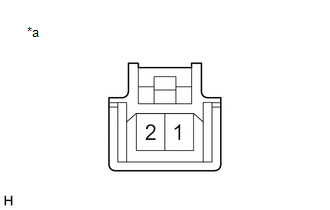

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de chauffage de dossier de siège avant gauche)

2. VERIFIER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT DROIT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	Température du chauffage de siège de 23°C (73°F)	4,2 à 5,2 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de chauffage de dossier de siège avant droit.

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de chauffage de dossier de siège avant droit)
