Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Carburant / Pompe A Carburant / Verification

VERIFICATION

PROCEDURE

1. VERIFIER LA POMPE A CARBURANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition spécifiée

U - V

0,05 à 3,0 Ω

V - W

0,05 à 3,0 Ω

U - W

0,05 à 3,0 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer la pompe à carburant.

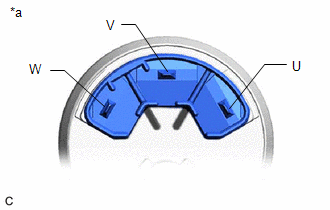

*a

Pièce constitutive sans faisceau de câbles branché

(Pompe à carburant)
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Ne pas débrancher le tuyau indiqué sur le schéma lors du démontage de l'ensemble de tuyau d'aspiration de carburant avec pompe et l'ensemble de sonde. Cela rendrait le remonta ...

Remontage
REMONTAGE PROCEDURE 1. REPOSER LA POMPE A CARBURANT CONSEIL: Effectuer la procédure "Vérification après réparation" après le remplacement de la pompe à carburant. Cliquer ici (a) Appliquer de l'essence sur un joint torique neuf. Ens ...
