DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
|
*a | Tuyau |
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
Cliquer ici
2. DEPOSER LA POMPE A CARBURANT

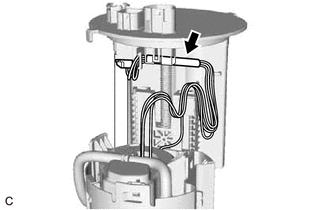

| (a) Déposer la protection de faisceau de câbles du faisceau de câbles de pompe à carburant. |
|

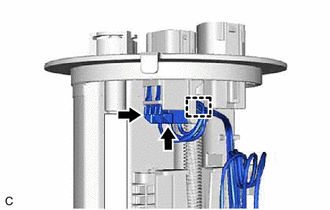

| (b) Débrancher les 2 connecteurs du faisceau de câbles de pompe à carburant. |
|

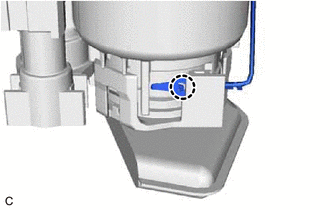

(c) Libérer l'attache pour débrancher le faisceau de câbles de pompe à carburant du sous-ensemble de plaque d'aspiration de carburant.
REMARQUE:
Veiller à ne pas endommager le faisceau de câbles.

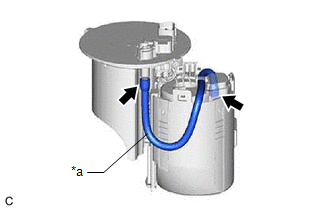

| (d) Libérer l'attache pour détacher le tuyau du filtre à carburant. |
|

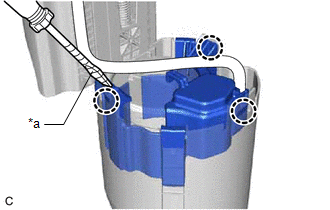

| (e) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 3 griffes. |
|

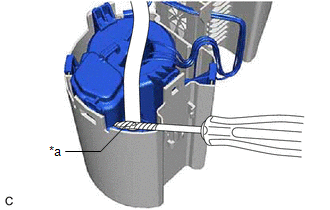

| (f) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, détacher le filtre à carburant du réservoir auxiliaire de carburant. REMARQUE:
|
|

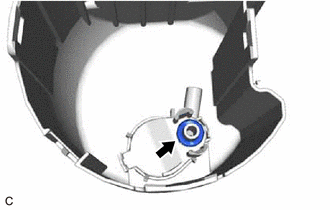

| (g) Déposer le joint torique du réservoir auxiliaire de carburant. |
|

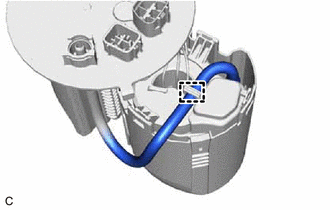

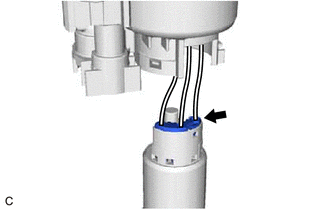

| (h) Libérer la griffe pour débrancher le faisceau de câbles de pompe à carburant de la pompe à carburant. |
|

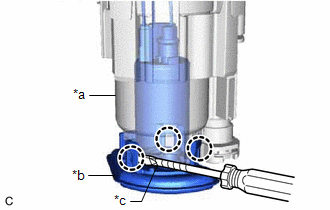

| (i) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 3 griffes et déposer la pompe à carburant du filtre à carburant. REMARQUE:
|
|
| (j) Débrancher le connecteur de faisceau de câbles de pompe à carburant pour déposer le faisceau de câbles de carburant de la pompe à carburant. |
|

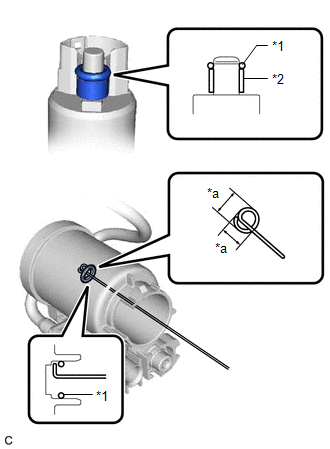

| (k) Déposer le joint torique et l'entretoise de la pompe à carburant. REMARQUE: Veiller à ne pas endommager la surface d'étanchéité. CONSEIL: Si le joint torique reste dans le filtre à carburant, le déposer à l'aide d'un câble (de 1 mm (0,0394 po) de diamètre) dont l'extrémité a été recourbée comme indiqué sur le schéma. |
|
