Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Veiller à effectuer une initialisation après le remplacement du sous-ensemble de servo de voletde soufflante n° 1. Si l'initialisation n'est pas effectuée, l'ensemble de bloc de climatisation ne pourra pas fonctionner correctement, étant donné que l'ensemble d'amplificateur de climatisation ne sera pas en mesure de reconnaître la position du sous-ensemble de servo de voletde soufflante n° 1.

2. DEPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR

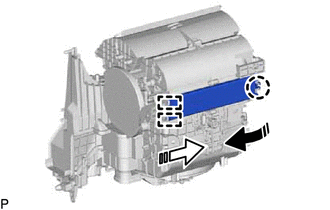

(a) Libérer la griffe et 2 guides comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, afin de déposer la plaque de couvercle de filtre à air.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

3. DEPOSER LE FILTRE DE PURIFICATION D'AIR

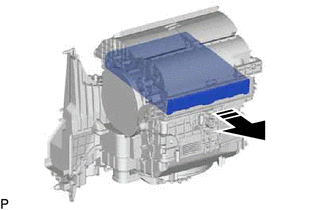

(a) Déposer le sous-ensemble de filtre à air, comme indiqué sur le schéma.

Déposer dans ce sens

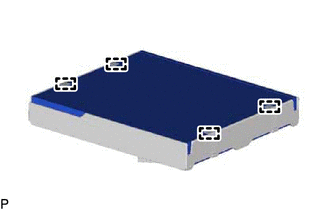

(b) Libérer les 4 guides pour déposer le filtre de purification d'air du boîtier de filtre à air.

4. DEPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR

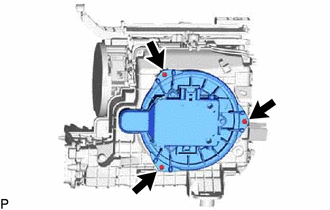

(a) Déposer les 3 vis et le sous-ensemble de moteur de soufflante avec ventilateur.

5. DEPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE SOUFFLANTE N° 1

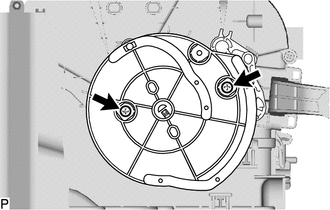

(a) Déposer les 2 vis et déposer le sous-ensemble de servo de volet de soufflante n° 1.
