DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
2. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
3. DEPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT
Cliquer ici
4. DEPOSER LE DISQUE ARRIERE
Cliquer ici
5. DEBRANCHER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE

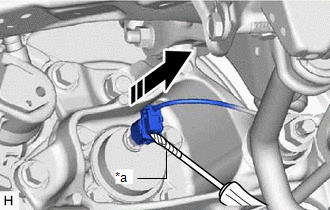

| (a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur de câble de capteur de contrôle de dérapage de l'ensemble de moyeu d'essieu et de roulement arrière. REMARQUE: Veiller à ne pas endommager l'ensemble de moyeu d'essieu et de roulement arrière ou le cache de connecteur. |
|
6. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

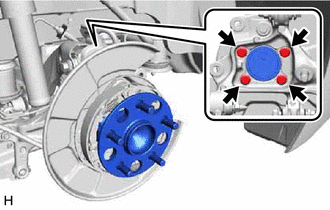

| (a) Déposer les 4 boulons et l'ensemble de moyeu d'essieu arrière et de roulement arrière du sous-ensemble de porte-essieu arrière. |
|
