VERIFICATION DU FONCTIONNEMENT
VERIFIER LES CONDITIONS NORMALES DE FONCTIONNEMENT DU SYSTEME DE NAVIGATION
(a) Si la cause d'un symptôme est l'un des éléments indiqués ci-après, le symptôme correspondant est normal, il ne s'agit pas d'un dysfonctionnement.
Symptôme | Réponse |
---|---|
Choix d'un itinéraire plus long que prévu. |
En fonction des conditions de la route, l'ECU de navigation peut estimer qu'un itinéraire plus long est plus rapide. |
Même lorsque la distance est une priorité importante, l'itinéraire le plus court n'est pas affiché. |
Il est possible que certains itinéraires ne soient pas conseillés par raison de sécurité. |
Lorsque le véhicule commence à se déplacer immédiatement après le démarrage du moteur, le système de navigation s'écarte de la position correcte. |
Si le véhicule démarre avant l'activation du système de navigation, ce dernier risque de ne pas réagir. |
Si le véhicule est conduit sur un certain type de routes, notamment de nouvelles routes, la position du véhicule s'écarte de la position correcte. |
Lorsque le véhicule circule sur une nouvelle route non enregistrée dans la mémoire interne, le système tente de faire correspondre celle-ci à une route voisine, entraînant un écart du repère de position. |
(b) Les symptômes suivants ne relèvent pas d'un dysfonctionnement, mais d'erreurs inhérentes au GPS, au capteur gyroscopique ou à l'ECU de navigation.

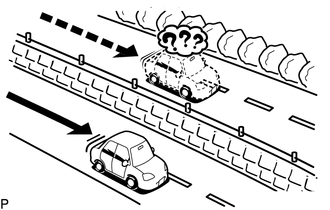

(1) Le repère de position du véhicule peut s'afficher sur une route parallèle voisine.

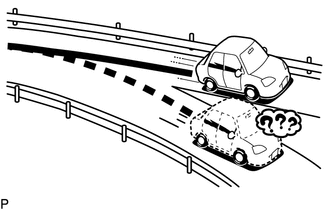

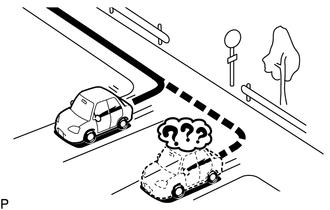

(2) Immédiatement après un embranchement, le repère de position actuelle du véhicule peut s'afficher sur la mauvaise route.
(3) Lorsque le véhicule tourne vers la droite ou vers la gauche à un carrefour, son repère de position peut s'afficher sur une route parallèle voisine.

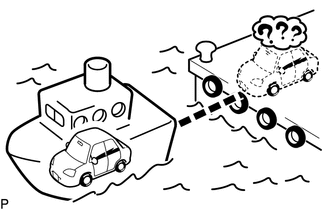

(4) Lorsque le véhicule est transporté, par bateau par exemple, et que le véhicule n'est pas conduit, son repère de position peut s'afficher à l'endroit où le véhicule se trouvait jusqu'à ce qu'une mesure GPS puisse être effectuée.
(5) Lorsque le véhicule roule sur une pente raide, son repère de position peut s'écarter de la position correcte.

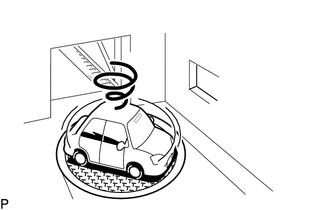

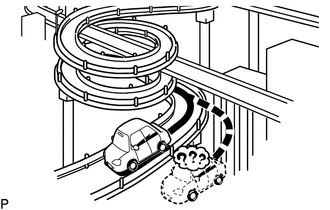

(6) Lorsque le véhicule tourne en rond (par ex. 360, 720, 1080 degrés), son repère de position actuelle peut s'écarter de la position correcte.
(7) Lorsque le véhicule circule de façon désordonnée, par exemple quand il change continuellement de bande de circulation, son repère de position peut s'écarter de la position correcte.
(8) Lorsque le contacteur du moteur est mis en position ON (ACC) ou ON (IG) et que le véhicule est mis sur une plaque tournante avant le stationnement, il est possible que le repère de position actuelle du véhicule ne pointe pas dans la bonne direction. La même chose se produira lorsque le véhicule sortira du parking.

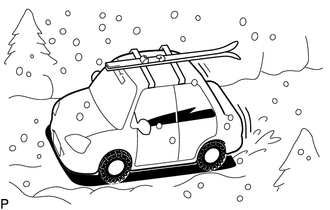

(9) Lorsque le véhicule roule sur une route enneigée ou sur un chemin de montagne, équipé des chaînes à neige ou d'une roue de secours, le repère de position actuelle du véhicule peut s'écarter de la position correcte.

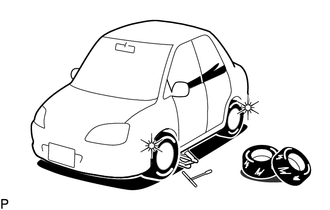

(10) Lorsque les pneus sont changés, le repère de position actuelle du véhicule peut s'écarter de la position correcte.
CONSEIL:
- Un changement de diamètre du pneu peut provoquer une erreur du capteur de vitesse.
- Exécuter la fonction "tire change" du mode de calibrage permet au système de corriger plus rapidement la position actuelle du véhicule.
REMARQUE:
En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication est mémorisé.
- L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.
VERIFICATION DU STOCKAGE (VERIFICATION DU STOCKAGE DCU)
CONSEIL:
- Vérifier le stockage une fois installé sur l'ensemble de récepteur de radio et d'affichage.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

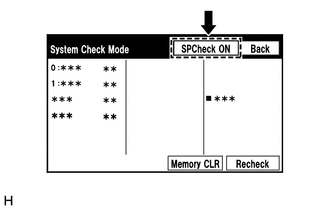

(a) Passer en mode de diagnostic.
Cliquer ici

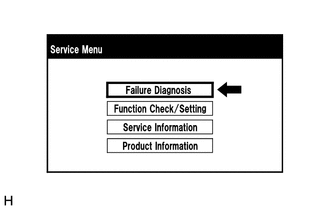

(b) Sélectionner "Failure Diagnosis" sur l'écran "Service Menu".

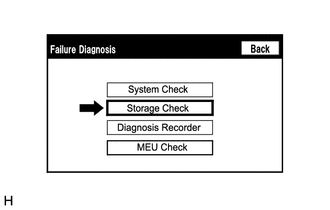

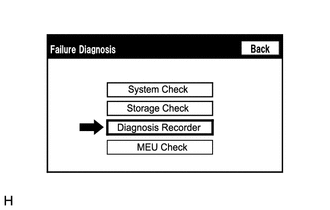

(c) Sélectionner "Storage Check" sur l'écran "Failure Diagnosis".

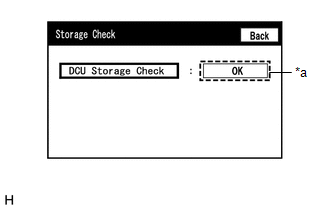

(d) Vérification du stockage.
*a | Résultat |
(1) Sélectionner "DCU Storage Check" pour commencer la vérification du stockage DCU.
(2) Vérifier le résultat affiché lorsque la vérification du stockage DCU est terminée.
Description de l'écran
Affichage (résultat) | Description |
---|---|
Vérification | La vérification est en cours |
OK | L'enregistrement d'ensemble d'autoradio et d'affichage est normal |
NG | L'enregistrement d'ensemble d'autoradio et d'affichage présente un dysfonctionnement |
CONSEIL:
- Après avoir sélectionné "DCU Storage Check", le résultat peut mettre du temps à s'afficher.
- Si la température de l'habitacle est de -20°C (-4°F) maximum ou de 65°C (149°F) minimum, le stockage peut ne pas fonctionner normalement et "NG" peut s'afficher sur l'affichage. Veiller à effectuer la recherche de pannes avec une température d'habitacle appropriée.
- Si "NG" s'affiche même lorsque la température de l'habitacle est appropriée, remplacer l'ensemble d'autoradio et d'affichage par un élément neuf.
REMARQUE:
En cas de remplacement de l'ECU de navigation, toujours la remplacer par un élément neuf. Si une ECU de navigation qui était posée sur un autre véhicule est réutilisée, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication est mémorisé.
- L'ECU de navigation peut ne pas fonctionner normalement.
VERIFICATION DU STOCKAGE (VERIFICATION DU STOCKAGE MEU)
CONSEIL:
- Vérifier le stockage une fois installé sur l'ECU de navigation.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici
(b) Sélectionner "Failure Diagnosis" sur l'écran "Service Menu".

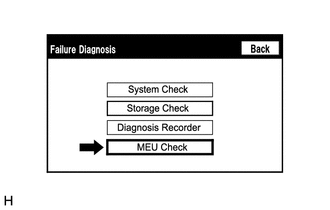

(c) Sélectionner "MEU Check" sur l'écran "Failure Diagnosis".

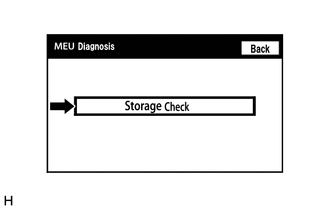

(d) Sélectionner "Storage Check" sur l'écran "MEU Diagnosis".

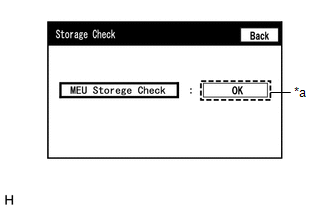

(e) Vérification du stockage.
*a | Résultat |
(1) Sélectionner "MEU Storage Check" pour commencer la vérification du stockage MEU.
(2) Vérifier le résultat affiché lorsque la vérification du stockage MEU est terminée.
Description de l'écran
Affichage (résultat) | Description |
---|---|
Vérification | La vérification est en cours |
OK | Le stockage de l'ECU de navigation est normal |
NG | Le stockage de l'ECU de navigation présente un dysfonctionnement |
CONSEIL:
- Après avoir sélectionné "MEU Storage Check", le résultat peut mettre du temps à s'afficher.
- Si la température de l'habitacle est de -20°C (-4°F) maximum ou de 65°C (149°F) minimum, le stockage peut ne pas fonctionner normalement et "NG" peut s'afficher sur l'affichage. Veiller à effectuer la recherche de pannes avec une température d'habitacle appropriée.
- Si "NG" s'affiche même lorsque la température de l'habitacle est appropriée, remplacer l'ECU de navigation par un élément neuf.
VERIFIER l'ECRAN "PANEL & STEERING SWITCH"
CONSEIL:
- Les contacteurs de panneau d'ensemble de récepteur de radio et d'affichage et les contacteurs au volant sont vérifiés dans la procédure suivante.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici

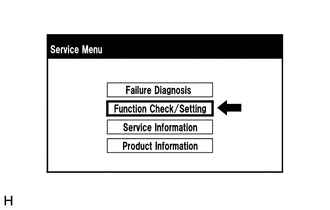

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

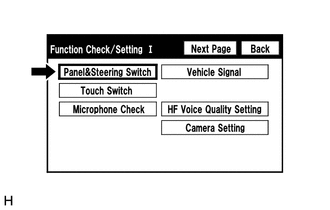

(c) Sélectionner "Panel&Steering Switch" dans l'écran "Function Check/Setting I".

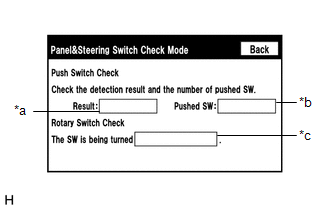

(d) Mode de vérification Panel&Steering Switch
Description de l'écran
Affichage | Contenu |
---|---|
*a: Switch condition | "Pushed" s'affiche lorsqu'un contacteur quelconque est enfoncé. |
*b: Number of switches pushed |
|
*c: Rotary switch direction |
Affichage de la direction du contacteur rotatif. |
(1) Actionner chaque contacteur et s'assurer que les fonctions du contacteur s'affichent correctement.
REMARQUE:
Ne pas appuyer sur un des contacteurs pendant plus 3 secondes, car cela pourrait annuler le mode de diagnostic.
VERIFICATION DES CONTACTEURS TACTILES
CONSEIL:
- La procédure suivante permet de vérifier les contacteurs tactiles de l'écran.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici
(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

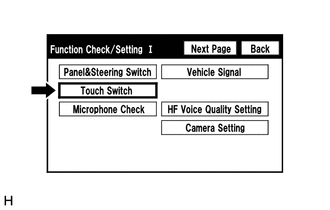

(c) Sélectionner "Touch Switch" dans l'écran "Function Check/Setting I".
(d) Vérification des contacteurs tactiles

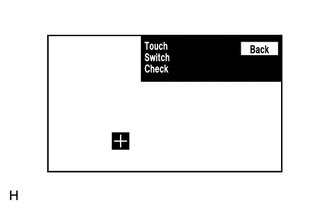

(1) Lorsque l'écran "Touch Switch Check" s'affiche, toucher l'écran n'importe où dans la zone libre pour activer la vérification.
CONSEIL:
- Un "+" s'affiche à l'endroit où l'écran a été touché.
- Ce "+" reste affiché même une fois que votre doigt n'appuie plus sur l'écran.
VERIFIER LE MICRO (TRANSMISSION VERS L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE)
CONSEIL:
- Le micro d'ensemble de récepteur de radio et d'affichage et le signal d'entrée de micro peuvent être vérifiés à l'aide des procédures suivantes.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici
(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

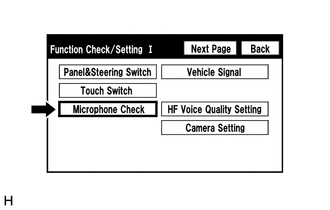

(c) Sélectionner le mode de "Vérification de microphone" dans l'écran "Function check/setting l" du Techstream.

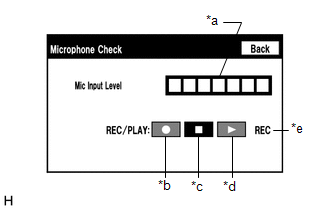

(d) Vérification de microphone
Description de l'écran
Affichage | Contenu |
---|---|
*a: Microphone input level meter | Contrôle le niveau d'entrée du micro toutes les 0,1 seconde et affiche le résultat sous 8 niveaux différents. |
*b: Recording switch | Lance l'enregistrement. |
*c: Stop switch | Arrête l'enregistrement et la lecture. |
*d: Play switch | Lit la voix enregistrée. |
*e: Recording indicator | S'affiche pendant l'enregistrement. |
(1) En parlant dans le micro, vérifier si la valeur du niveau d'entrée du micro change en fonction de la voix.
CONSEIL:
Le micro est activé en continu quand cet écran est affiché.
(2) Appuyer sur le contacteur d'enregistrement et effectuer l'enregistrement vocal.
CONSEIL:
- Sélectionner la touche d'enregistrement lorsque le moteur de soufflante du système de climatisation est arrêté. Si une sortie du système de climatisation est orienté vers le micro, un bruit peut être enregistré.
- Pendant la lecture ou l'enregistrement, les touches autres que la touche arrêt ne sont pas opérationnelles.
- En l'absence d'enregistrement, le contacteur de lecture n'est pas opérationnel.
- L'enregistrement s'arrête après 5 secondes ou lorsque le contacteur d'arrêt est enfoncé.
(3) S'assurer que le témoin d'enregistrement fonctionne pendant l'enregistrement et que l'enregistrement peut être restitué normalement.
VERIFIER LE MICRO (ENTREE VERS L'ECU DE NAVIGATION)
CONSEIL:
- Le micro d'ECU de navigation et le signal d'entrée du micro peuvent être vérifiés à l'aide des procédures suivantes.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici
(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

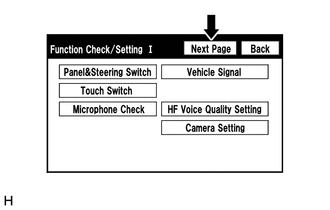

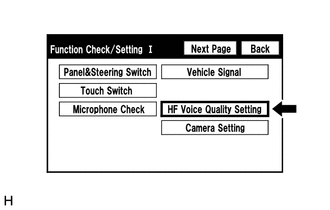

(c) Sélectionner "Next page" sur l'écran "Function Check/Setting I".

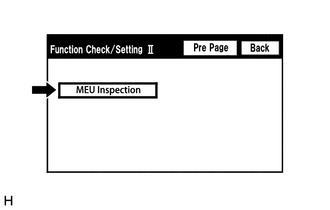

(d) Sélectionner "MEU Inspection" sur l'écran "Function Check/Setting II".

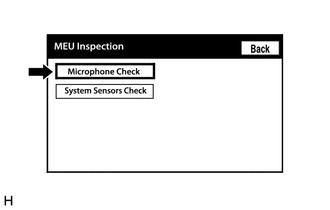

(e) Sélectionner "Microphone Check" sur l'écran "MEU inspection".
(f) Vérification de microphone
Description de l'écran
Affichage | Contenu |
---|---|
*a: Microphone input level meter | Contrôle le niveau d'entrée du micro toutes les 0,1 seconde et affiche le résultat sous 8 niveaux différents. |
*b: Recording switch | Lance l'enregistrement. |
*c: Stop switch | Arrête l'enregistrement et la lecture. |
*d: Play switch | Lit la voix enregistrée. |
*e: Recording indicator | S'affiche pendant l'enregistrement. |
(1) En parlant dans le micro, vérifier si la valeur du niveau d'entrée du micro change en fonction de la voix.
CONSEIL:
Le micro est activé en continu quand cet écran est affiché.
(2) Appuyer sur le contacteur d'enregistrement et effectuer l'enregistrement vocal.
CONSEIL:
- Sélectionner la touche d'enregistrement lorsque le moteur de soufflante du système de climatisation est arrêté. Si une sortie du système de climatisation est orienté vers le micro, un bruit peut être enregistré.
- Pendant la lecture ou l'enregistrement, les touches autres que la touche arrêt ne sont pas opérationnelles.
- En l'absence d'enregistrement, le contacteur de lecture n'est pas opérationnel.
- L'enregistrement s'arrête après 5 secondes ou lorsque le contacteur d'arrêt est enfoncé.
(3) S'assurer que le témoin d'enregistrement fonctionne pendant l'enregistrement et que l'enregistrement peut être restitué normalement.
VERIFIER LES CAPTEURS DU GPS ET DU VEHICULE
CONSEIL:
- La procédure suivante permet de vérifier les informations GPS, les signaux du véhicule et les signaux de capteurs.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici
(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".
(c) Sélectionner "Next page" sur l'écran "Function Check/Setting I".
(d) Sélectionner "MEU Inspection" sur l'écran "Function Check/Setting II".

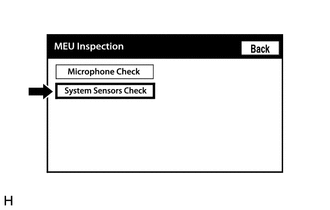

(e) Sélectionner "System Sensors Check" sur l'écran "MEU Inspection".

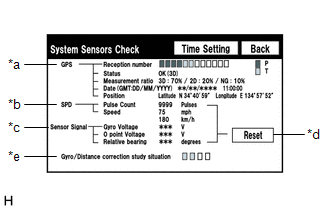

(f) Vérification des capteurs de système
*a: GPS
Affichage | Contenu | ||
---|---|---|---|
Reception number | Affiche la condition de réception des satellites utilisés pour déterminer la position du véhicule. |
Bleu: P (utilisé) | Le système se sert du signal GPS pour la localisation. |
Jaune: T (réception) | Le système suit le signal GPS pour la localisation. | ||
Pas de couleur: non utilisé | Le système ne peut pas recevoir de signal GPS. (recherche d'un signal GPS) | ||
Status | Affiche l'état de réception des satellites utilisés pour déterminer la position du véhicule. |
OK (3D) | La méthode de localisation en 3 dimensions est utilisée. |
OK (2D) | La méthode de localisation en 2 dimensions est utilisée. | ||
NG | Les données de localisation ne peuvent pas être utilisées. | ||
erreur | Une erreur de réception s'est produite. | ||
- | Autre état. | ||
Measurement ratio | Affiche le taux de satellites prenant des mesures |
3D | Le taux de satellites effectuant un positionnement 3D s'affiche. |
2D | Le taux de satellites effectuant un positionnement 2D s'affiche. | ||
NG | Le taux satellites ne prenant pas de mesure s'affiche. | ||
Date | Affichage de la date et de l'heure obtenues à partir des signaux GPS par rapport à l'heure du méridien de Greenwich (GMT). | ||
Position | Affichage des latitude et longitude de la position actuelle. |
Affichage | Contenu |
---|---|
Pulse Count | Affiche le nombre cumulé d'impulsions d'entrée lorsque cet écran s'affiche |
Speed | Affiche la vitesse du véhicule |
Affichage | Contenu |
Remarque |
---|---|---|
Gyro Voltage |
Affiche la tension de sortie du capteur gyroscopique |
- |
0 point Voltage |
Affiche la tension du point zéro du capteur gyroscopique |
- |
Relative bearing |
Affiche l'angle de sortie du capteur gyroscopique |
Le degré de changement dans l'angle de roulement (degrés), une fois que l'écran de vérification du capteur de système s'affiche (sens des aiguilles d'une montre: "+", sens inverse des aiguilles d'une montre: "-"). |
Affichage | Contenu |
---|---|
Reset | Lorsque ce contacteur est maintenu enfoncé pendant 3 secondes minimum, les valeurs des éléments de l'écran du signal SPD et du signal de capteur gyroscopique sont réinitialisées et affichent "0". |
Affichage | Contenu |
---|---|
Gyro/Distance correction study situation |
Affiche l'état d'apprentissage de la correction de la distance/gyroscopique |
(1) Lorsque l'écran "Vérification des capteurs de système" s'affiche, vérifier toutes les signaux de capteur.
CONSEIL:
Cet écran est actualisé à chaque seconde.

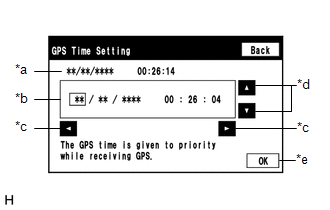

(g) Réglage de l'heure du GPS
Description de l'écran
Affichage | Contenu |
---|---|
*a: Time display | Affiche la date et l'heure sur le dispositif. |
*b: Date and time setting screen | Le réglage n'est possible que lorsqu'aucun signal GPS n'est reçu. |
*c: Cursor movement switch | Déplace le curseur sur l'écran de réglage de l'heure et de la date vers la droite et vers la gauche. |
*d: Adjustment switch | Règle les valeurs des éléments sélectionnés par le curseur. |
*e: OK switch | La sélection de ce contacteur après avoir réglé l'heure et la date permet de mettre à jour l'heure et la date du dispositif (uniquement lorsqu'aucun signal GPS n'est reçu). |
(1) Lorsqu'aucun signal GPS n'est reçu, la date et l'heure du dispositif peuvent être réglées.
CONSEIL:
Le réglage de l'heure n'est possible que lorsqu'aucun signal GPS n'est reçu. Lorsque le système de navigation reçoit des signaux GPS, la priorité est donnée à l'affichage de l'heure et de la date reçues via le GPS.
VERIFICATION DU SIGNAL DU VEHICULE
CONSEIL:
- Les signaux de véhicule reçus par l'ensemble de récepteur de radio et d'affichage sont vérifiés au cours de la procédure suivante.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici
(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

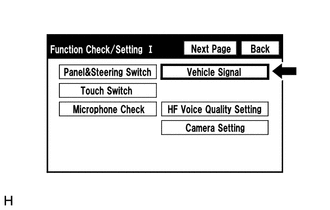

(c) Sélectionner "Vehicle Signal" dans l'écran "Function Check/Setting I".

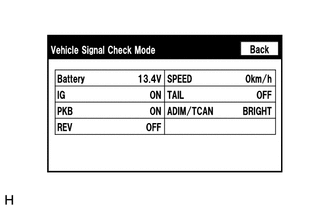

(d) Mode de vérification de signal du véhicule
Description de l'écran
Affichage | Contenu |
---|---|
Battery | Affichage de la tension de la batterie. |
IG | Affichage de la position ON/OFF du signal du contacteur du moteur |
PKB | Affichage de la position ON / OFF du frein de stationnement. |
REV | Affichage de la position ON / OFF du signal de marche arrière. |
SPEED | Affichage de la vitesse du véhicule en km/h. |
TAIL | Affichage de la position ON/OFF du signal Tail (contacteur de commande d'éclairage) |
ADIM/TCAN | Affichage de la condition de la luminosité DIM (avec) / BRIGHT (sans). |
CONSEIL:
- Seules les conditions comprenant des entrées s'affichent.
- Cet écran affiche l'entrée des signaux de véhicule vers l'ensemble de récepteur de radio et d'affichage.
(1) Lorsque l'écran "Vehicle Signal Check Mode" s'affiche, vérifier toutes les conditions du signal du véhicule.
VERIFIER LE REGLAGE DE LA QUALITE ET DU VOLUME DE CONVERSATION MAINS LIBRES
REMARQUE:
- Ces réglages doivent être effectués séparément pour chaque téléphone mobile enregistré.
- Si un téléphone mobile n'a pas été enregistré, les réglages ne peuvent pas être effectués.
CONSEIL:
- La procédure suivante permet de régler le volume de conversation mains libres d'un téléphone mobile compatible "Bluetooth".
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Passer en mode de diagnostic.
Cliquer ici
(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".
(c) Sélectionner "HF Voice Quality Setting" dans l'écran "Function Check/Setting I".

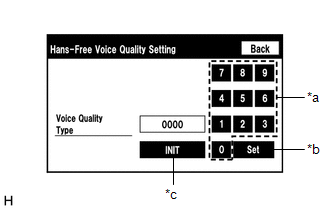

(d) Réglage de la qualité de conversation mains libres (réglage du type de qualité vocale)
*a | Clavier numérique |
*b | Bouton de réglage |
*c | Touche de réinitialisation |
(1) Si nécessaire, se reporter au tableau ci-dessous afin de régler le type de qualité vocale à l'aide du clavier numérique.
(2) Lors du réglage des paramètres, utiliser le clavier numérique sur l'écran pour régler le type de qualité vocale en fonction du tableau.
Réglages
Paramètre | Phénomène cible |
Type de qualité vocale | Effet positif de la modification de la qualité vocale |
Effet négatif de la modification de la qualité vocale |
---|---|---|---|---|
A (Bruit) | L'autre partie entend des bruits de fond lors de l'écoute de votre voix. |
1 000 | La quantité de bruits de fond que l'autre partie entend lors de l'écoute de votre voix est réduite. |
Le volume de voix que l'autre partie entend lors de l'écoute de votre voix peut chuter provisoirement. |
B (Bruit) | L'autre partie entend beaucoup de bruit de fond lors de l'écoute de votre voix. |
2 000 | La quantité de parasites que l'autre partie entend lors de l'écoute de votre voix est fortement réduite. |
Le volume de voix que l'autre partie entend lors de l'écoute de votre voix peut chuter provisoirement. |
C (Echo) | L'interlocuteur entend un faible écho. |
0100 | La force de l'écho est réduite (niveau bas). |
La qualité sonore de l'interlocuteur se détériore (niveau bas). |
D (Echo) | L'interlocuteur entend un fort écho. |
0200 | La force de l'écho est réduite (niveau élevé). |
La qualité sonore de l'interlocuteur se détériore (niveau élevé). |
Paramètre | Phénomène cible |
Type de qualité vocale | Effet positif de la modification de la qualité vocale |
Effet négatif de la modification de la qualité vocale |
---|---|---|---|---|
A+C | L'autre partie entand des bruits de fond et de faibles échos lors de l'écoute de votre voix. |
1 100 |
|
|
A+D |
L'autre partie entand des bruits de fond et de forts échos lors de l'écoute de votre voix. |
1 200 |
|
|
B+C |
L'autre partie entend beaucoup de bruits de fond et de faibles échos lors de l'écoute de votre voix. |
2 100 |
|
|
B+D |
L'autre partie entend beaucoup de bruits de fond et de forts échos lors de l'écoute de votre voix. |
2 200 |
|
|
CONSEIL:
- La valeur par défaut est "0000".
- Les réglages seront appliqués lorsque le bouton de réglage sera sélectionné.
- Si les valeurs du type de qualité vocale qui ne sont pas reprises dans le tableau sont saisies, le réglage ne sera pas appliqué et il n'y aura aucun effet positif.
- Si la qualité des appels téléphoniques diminue en raison d'une modification des réglages, revenir aux réglages "0000" en sélectionnant "INIT".
VERIFIER LE HAUT-PARLEUR
CONSEIL:
- Cette fonction est utilisée pour vérifier les câbles du haut-parleur et le fait que ceux-ci fonctionnent correctement.
- Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Mettre l'ensemble d'autoradio et d'affichage en position ON et lire une source audio.
CONSEIL:
La source audio sera utilisée pour vérifier le haut-parleur.
(b) Passer en mode de diagnostic.
Cliquer ici
(c) Sélectionner "Failure Diagnosis" sur l'écran "Service Menu".

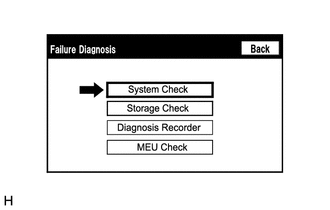

(d) Sélectionner "System Check" dans l'écran "Failure Diagnosis".
(e) Sélectionner "SPCheck ON" de l'écran "System Check Mode" (mode de vérification du système).
(f) Vérifier le câblage du haut-parleur et s'assurer du bon fonctionnement des haut-parleurs.
CONSEIL:
- S'assurer que chaque haut-parleur émet correctement du son en provenance de la source audio sélectionnée.
- "SPCheck OFF" s'affiche pendant la vérification du haut-parleur.
- Un son est émis par les haut-parleurs dans le véhicule en commençant par le haut-parleur côté avant.
- Plusieurs haut-parleurs peuvent se déclencher simultanément en fonction du câblage du haut-parleur.
- L'ordre de son lors de la fonction SPCheck ne peut pas être réglé.
(g) Le son s'arrête lorsque l'une des conditions suivantes est remplie.
(1) "SPCheck OFF" est sélectionné.
(2) Le contacteur du moteur est en position OFF.
(3) Le mode de diagnostic a été mis en position OFF.
(4) L'écran passe à un autre affichage.
(5) Le mode audio est mis en position OFF.
VERIFIER L'HISTORIQUE DES ERREURS DU LOGICIEL
CONSEIL:
- Cette fonction est utilisée pour vérifier l'origine de l'écran noir de l'ensemble de récepteur de radio et d'affichage.
- L'existence d'un historique des erreurs peut être confirmée mais l'emplacement du dysfonctionnement ne peut pas être déterminé.
(a) Vérifier l'historique des erreurs du logiciel.
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur du moteur en position ON (IG).
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Body Electrical/Navigation System/Utility/Software Error History.
Body Electrical > Navigation System > Utility
Affichage du tester |
---|
Software Error History |
(5) Lorsqu'un élément est enregistré pour Software Error History, prendre note de ces données avant de procéder aux réparations.
Description de l'écran "Software Error History"
Description de l'erreur | Déclencheur |
---|---|
Réinitialisation du logiciel | Micro-ordinateur navi |
Micro-ordinateur audio | |
Micro-ordinateur CAN | |
Pas de signal vidéo | Moniteur avant |
Moniteur arrière | |
LA PLUPART des redémarrages à froid |
En permanence |
CONSEIL:
- Le déclencheur détecte les dysfonctionnements et affiche l'endroit où les informations relatives au dysfonctionnement ont été enregistrées.
- L'historique des erreurs du logiciel peut stocker jusqu'à 5 éléments de données historiques. Si une nouvelle erreur du logiciel se produit lorsque 5 éléments de données ont déjà été stockés, la donnée la plus ancienne est effacée et la nouvelle est enregistrée.
- En cas d'erreur qui n'est pas pris en charge par le Techstream, un "-" s'affiche pour les éléments affichés.
(b) Effacer l'historique des erreurs du logiciel.
(1) Lorsque les DTC sont supprimés à l'aide de l'une des opérations suivantes, l'historique des erreurs du logiciel sera également effacée.
Cliquer ici
- Suppression à l'aide de Techstream.
- Supprimé à l'aide de l'écran "System Check Mode".
- Supprimé à l'aide de l'écran "Unit Check Mode".
VERIFIER L'HISTORIQUE DES ERREURS DU DISQUE OPTIQUE
CONSEIL:
Cette fonction est utilisée pour rechercher la cause d'une erreur de disque optique.
(a) Rechercher l'historique des erreurs du disque optique.
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur du moteur en position ON (IG).
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Body Electrical/Navigation System/Utility/Optical Disc Error History.
Body Electrical > Navigation System > Utility
Affichage du tester |
---|
Optical Disc Error History |
(5) Lorsqu'un élément est stocké pour l'historique des erreurs du disque optique, l'enregistrer avant de procéder à la recherche de pannes.
Description de l'écran "Optical Disc Error History"
Affichage | Contenu |
---|---|
Error Type | Affiche le type d'erreur. |
Device | Affiche la pièce défectueuse. |
Date | Affiche l'heure et la date à laquelle il s'est manifesté. |
Type d'erreur | Condition de détection |
Action |
---|---|---|
Erreur de lecture |
Lorsque d'une erreur de lecture de disque se produit. |
Passer à l'organe incriminé suivant indiqué dans le tableau des symptômes de problèmes
|
Disque endommagé/à l'envers/sale | Lorsqu'un des éléments suivants est la cause de l'erreur de lecture de disque:
| |
Impossible de déterminer le type de disque |
Un disque inapproprié est introduit. | |
Erreur DSP | Lorsqu'une erreur se produit pendant que les fichiers MP3/WMA/AAC sont décodés. | |
Certains fichiers sont corrompus |
| |
Certains fichiers sont introuvables |
| |
Violation de la protection de copie |
Lorsqu'un fichier protégé par des droits d'auteur ne pouvant pas être lu l'est quand même. |
Appareil | Pièce constitutive |
---|---|
DVD-P | Indisponible |
CD-P | Ensemble de récepteur de radio et d'affichage |
R-Seat DVD-P | Indisponible |
CONSEIL:
- L'historique des erreurs du disque optique peut stocker jusqu'à 7 éléments de données d'historique. Si une nouvelle erreur du disque optique se produit lorsque 7 éléments de données ont déjà été stockés, la donnée la plus ancienne est effacée et la nouvelle est enregistrée.
- En cas d'erreur qui n'est pas pris en charge par le Techstream, un "-" ou un blanc s'affiche pour les éléments affichés.
(b) Suppression de l'historique des erreurs du disque optique.
(1) Lorsque les DTC sont supprimés à l'aide de l'une des opérations suivantes, l'historique des erreurs du disque optique sera également effacée.
Cliquer ici
- Suppression à l'aide de Techstream.
- Supprimé à l'aide de l'écran "System Check Mode".
- Supprimé à l'aide de l'écran "Unit Check Mode".
CONSEIL:
- Cette fonction est utilisée pour détecter la déconnexion des appareils vidéos.
- Afin de vérifier le système RSE, un disque doit être introduit dans l'ensemble d'autoradio et d'affichage.
VERIFIER LE BRANCHEMENT DE L'APPAREIL VIDEO
(a) Vérifier le branchement de l'appareil vidéo.
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur du moteur en position ON (IG).
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Body Electrical / Navigation System / Utility / Video Device Connection Check.
Body Electrical > Navigation System > Utility
Affichage du tester |
---|
Video Device Connection Check |
(5) Lorsqu'un composant est enregistré pour la vérification du branchement de l'appareil vidéo, prendre note de ces données avant de procéder à la recherche de pannes.
CONSEIL:
- Le DTC est enregistré lorsque des erreurs sont détectées.
- En fonction du véhicule, certains de ces éléments ne sont pas affichés à l'écran "Error Detected Image Line (Type)".
Error Detected Image Line (Type) |
Zones à vérifier |
---|---|
H/U - > Ecran distinct (GVIF) | Indisponible |
H/U - > Full RSE (GVIF) |
Indisponible |
RSE - > Affichage de dossier de siège droit (GVIF) |
Indisponible |
RSE - > Affichage de dossier de siège gauche (GVIF) |
Indisponible |
Caméra arrière - > H/U (NTSC) |
Indisponible |
ECU IPA/BGM/PVM - > Ecran distinct (GVIF) |
Indisponible |
ECU IPA/BGM/PVM - > H/U (NTSC) |
Indisponible |
ECU IPA/BGM/PVM - > H/U (GVIF) |
Indisponible |
(b) Suppression de la vérification du branchement de l'appareil vidéo.
(1) Lorsque les DTC sont effacés à l'aide de l'une des opérations suivantes, Vérifier le branchement de l'appareil vidéo sera également supprimé.
Cliquer ici
- Suppression à l'aide de Techstream.
- Supprimé à l'aide de l'écran "System Check Mode".
- Supprimé à l'aide de l'écran "Unit Check Mode".
INFORMATIONS DE LA CARTE
CONSEIL:
Cette fonction est utilisée pour consulter la version carte du système de navigation et la date de fin du service de mise à jour de la carte.
(a) Vérifier les informations de la carte.
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur du moteur en position ON (IG).
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Body Electrical/Navigation System/Utility/Map Information.
Body Electrical > Navigation System > Utility
Affichage du tester |
---|
Map Information |
(5) Consulter la version carte et la date de fin du service de mise à jour de la carte.
Valet Mode Cancel
CONSEIL:
Cette fonction est utilisée pour annuler le mode voiturier.
REMARQUE:
Lorsque le mode voiturier ne peut pas être désactivé, il y a un risque que le véhicule puisse être volé. Par conséquent, il est nécessaire de vérifier minutieusement à qui appartient le véhicule.
(a) Annuler le mode voiturier
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur du moteur en position ON (IG).
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Body Electrical / Navigation System / Utility / Valet Mode Cancel.
Body Electrical > Navigation System > Utility
Affichage du tester |
---|
Valet Mode Cancel |
(5) Désactiver le mode voiturier.
VERIFIER L'HISTORIQUE DE BRANCHEMENT DU "Bluetooth"
CONSEIL:
Cette fonction est utilisée pour vérifier l'historique de branchement lorsque le branchement entre l'ensemble d'autoradio et d'affichage et un un appareil "Bluetooth" est instable.
(a) Rechercher l'historique de branchement "Bluetooth".
CONSEIL:
- L'historique de branchement "Bluetooth" affiche les données enregistrées dans la mémoire interne de l'ECU, telles que la date de tentative de connexion "Bluetooth" et l'état d'une connexion "Bluetooth".
- En vérifiant l'historique de branchement du "Bluetooth", la date, la cause, etc. d'un appareil "Bluetooth" en échec d'enregistrement ou de connexion peut être analysée.
- L'historique de connexion "Bluetooth" indique la cause estimée du dysfonctionnement, mais ne la détermine pas. Par conséquent, la vérification de l'historique de connexion "Bluetooth" peut ne pas résoudre le problème.
- Effectuer une vérification à l'aide du Techstream avant d'enregistrer l'historique de connexion "Bluetooth" peut effacer l'historique.
(1) Brancher la clé USB sur l'ensemble d'adaptateur de prise stéréo n° 1.
(2) Passer en mode de diagnostic.
Cliquer ici
(3) Sélectionner "Failure Diagnosis" sur l'écran "Service Menu".
(4) Sélectionner "Diagnosis Recorder" sur l'écran "Failure Diagnosis".

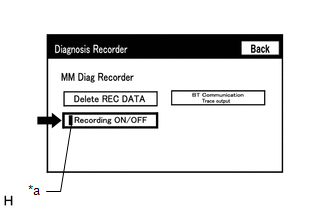

(5) Appuyer sur le contacteur "Recording ON/OFF" pour activer "BT Communication Trace output".
*a | Témoin vert |
CONSEIL:
Lorsque le témoin "Recording ON/OFF" vert est allumé, "BT Communication Trace output" est grisé et ne peut pas être sélectionné.

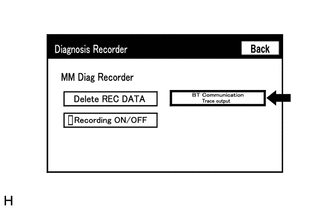

(6) Sélectionner "BT Communication Trace output" pour 3 secondes.
(7) En fonction des instructions à l'écran, enregistrer les données d'historique de connexion "Bluetooth" sur une clé USB.
(8) Sélectionner "Recording ON/OFF" sur l'écran "Diagnosis Recorder" pour alluméer le témoin "Recording ON/OFF" vert.
CONSEIL:
S'assurer que le témoin "Recording ON/OFF vert s'allume à nouveau de façon fixe, après avoir effectué la procédure décrite ci-dessus.
(9) Brancher un appareil USB avec les données d'historique de connexion "Bluetooth" enregistrées sur le Techstream.
(10) Allumer le Techstream.
(11) Sélectionner les menus suivants: Advanced Function / Bluetooth Connection History.
(12) Selon l'écran du Techstream, sélectionner le fichier d'historique de connexion "Bluetooth" enregistré.
(13) Alors qu'un élément est enregistré pour l'historique de connexion "Bluetooth", prendre note de ces données avant de procéder à la recherche de pannes.
Description de l'écran "Bluetooth" Connection History
Elément | Contenu |
---|---|
Date/Heure de démarrage de l'occurrence |
Date et heure d'affichage de la connexion "Bluetooth". |
Date/Heure de fin d'occurrence | Date et heure d'affichage de la déconnexion "Bluetooth". |
Type d'historique | Le type d'historique de connexion "Bluetooth" est affiché. |
Résultat | Le résultat de connexion "Bluetooth" est affiché. |
Contenu | L'état de connexion "Bluetooth" est affiché. |
Adresse "Bluetooth" | L'adresse de l'appareil "Bluetooth" est affichée. |
Heure de continuance | Le nombre de nouvelles tentatives lorsque la connexion "Bluetooth" a été effectuée est affiché. |
Résultat | Contenu |
Détails | Zones à vérifier |
---|---|---|---|
- | - |
Contacteur du moteur en position ON (ACC) |
- |
Résultat | Contenu |
Détails | Zones à vérifier |
---|---|---|---|
Succès (HFP) | Aucune erreur |
L'appareil "Bluetooth" a été enregistré comme composant mains libres correctement. |
- |
Succès (AVP) |
Aucune erreur | L'appareil "Bluetooth" a été enregistré en tant qu'appareil audio "Bluetooth" correctement. |
- |
Défaillance | Temps écoulé |
La connexion "Bluetooth" ne peut pas être établie correctement. |
|
Erreur d'authentification |
Un code PIN erroné a été saisi pour la vérification du code PIN. |
Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". (Saisir le code PIN correctement.) | |
Le bouton de confirmation n'a pas été choisi, même si un mot de passe s'est affiché. |
Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". (Lorsqu'un passkey s'affiche, sélectionner le bouton de confirmation.) | ||
Une erreur de vérification s'est produite entre l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth". |
Redémarrer l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth", et les actionner à nouveau. | ||
Déconnexion du lien ACL |
La connexion "Bluetooth" a été déconnectée en actionnant l'appareil "Bluetooth". |
Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". | |
La connexion "Bluetooth" n'a pas pu être établie en raison de l'interférence d'onde à proximité du véhicule. |
Vérifier l'interférence d'ondes et procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". | ||
L'appareil "Bluetooth" était en dehors de la zone de communication. |
Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". | ||
Le paramètre "Bluetooth" sur de l'appareil "Bluetooth" a été mis en position OFF. |
Mettre le paramètre "Bluetooth" en position ON et effectuer une nouvelle fois l'enregistrement de l'appareil "Bluetooth". | ||
L'appareil "Bluetooth" était en position OFF. |
Mettre l'appareil "Bluetooth" en position ON et effectuer une nouvelle fois l'enregistrement de l'appareil "Bluetooth". | ||
Dysfonctionnement de l'écriture de mémoire |
Les informations de l'appareil "Bluetooth" n'ont pas pu être enregistrées dans l'ensemble d'autoradio et d'affichage. |
Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". | |
|
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Suivre la procédure suivante pour effectuer la recherche de pannes du système de navigation. *: Utiliser le Techstream. PROCEDURE 1. VEHICULE AMENE A L'ATELIER ...Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES REMARQUE: Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux me ...D'autres materiaux:
Dysfonctionnement du contacteur de vitre électrique (B2312)
DESCRIPTION Les ensembles de moteur de lève-vitre électrique sont actionnés par l'ensemble de contacteur principal de réseau multiplex, l'ensemble de contacteur de lève-vitre électrique ou les ensembles de contacteur de lève-vitre électrique arrière. Les ensembles de moteur de lève-vitre à ...
Le témoin ABS reste allumé
DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) est branché sur le combiné d'instruments via la communication CAN. Le témoin ABS reste allumé lorsque l'une des conditions suivantes est détectée:
Le connecteur de l'ECU de contrôle de dérapage (ensemble d'acti ...
Court-circuit à la batterie dans le circuit "A" de contacteur/capteur de pression d'huile moteur (P052012,P052014)
DESCRIPTION
A variation de commande de la pompe à huile à l'aide de l'ensemble de soupape de commande de pression d'huile, du capteur de température d'huile, du capteur de pression d'huile et de l'ECM et pour optimiser la pression d'huile requise pour chaque volume d'huile de la pièce en cont ...
