DESCRIPTION
Ce DTC est enregistré si la quantité de réfrigérant du système de climatisation dans dépasse un certain seuil. L'ensemble d'amplificateur de climatisation détermine si la quantité de réfrigérant est appropriée en fonction de la pression de réfrigérant détectée et du courant de fonctionnement d'ensemble de compresseur avec poulie (électrovanne de compresseur)*1 ou d'ensemble de compresseur de refroidisseur (électrovanne de compresseur)*2. S'il est confirmé que la quantité de réfrigérant dans le système a dépassé un seuil, le fonctionnement de l'ensemble de compresseur avec poulie (électrovanne de compresseur)*1 ou de l'ensemble de compresseur de refroidissement (électrovanne de compresseur)*2 s'arrête, et reste arrêté même si le contacteur d'allumage est mis en position OFF puis que le moteur est remis en marche.
|
N° de DTC | Objet de la détection | Condition de détection du DTC | Organe incriminé | Mémoire |
|---|---|---|---|---|
|
B14BD | Dysfonctionnement de remplissage en cas de surabondance du réfrigérant |
Toutes les conditions suivantes sont remplies à 2 reprises minimum dans le même cycle:
|
| Mémorisé(e) (60 s minimum)*3 |
|

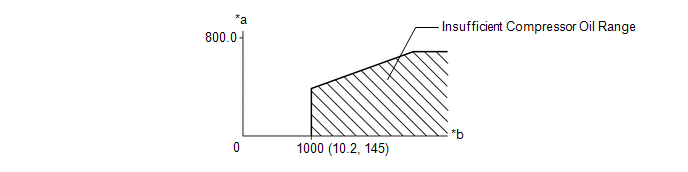

*a | Courant électrique (mA) |
*b | Pression de réfrigérant kPa (kgf/cm2, lb/po2) |
PROCEDURE
| 1. |
RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT |
(a) Récupérer le réfrigérant du système de climatisation à l'aide de l'unité de récupération de réfrigérant.
pour HFC-134a (R134a): Cliquer ici
.gif)
pour HFO-1234yf (R1234yf):
Cliquer ici
|
| 2. |
CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT |
pour HFC-134a (R134a): Cliquer ici
pour HFO-1234yf (R1234yf): Cliquer ici
| SUIVANT | .gif) | FIN |
