Toyota Camry Manuel de réparation XV50 (2011–2019): Description Du Systeme

DESCRIPTION DU SYSTEME

GENERALITES

(a) Ce système possède un ensemble de caméra de télévision arrière monté sur la porte de compartiment à bagages pour afficher une image de la zone se trouvant derrière le véhicule sur l'écran multifonction. L'affichage multifonction affiche également une vue composite de la zone à l'arrière du véhicule et des lignes de guidage de stationnement pour aider le conducteur à garer le véhicule en surveillant la zone à l'arrière du véhicule.

Lorsque la fonction de détection de caméra arrière de l'ensemble de caméra de télévision arrière détecte un piéton dans la zone de détection lorsque le véhicule effectue une marche arrière, un signal sonore retentit et l'icône s'affiche sur l'écran multifonction pour avertir le conducteur.

(b) Ce système se compose des éléments suivants:

(1) Ensemble de caméra de télévision arrière

(2) Ensemble de récepteur de radio et d'affichage

(3) Capteur d'angle de braquage

(4) ECM

(5) ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

(6) ECU de contrôle de dérapage

(7) Capteur de contrôle d'angle mort

(8) Signal sonore RCTA (avertisseur sonore de contrôle d'angle mort)

(9) Relais BKUP LP

(10) Ensemble d'ECU d'avertissement de distance*

(c) Ce système est équipé d'un système d'autodiagnostic qui peut être activé en utilisant un écran désigné qui apparaît sur l'écran multifonction.

FONCTION DES PIECES CONSTITUTIVES

(a) L'ensemble de caméra de télévision arrière commande le système en se basant sur les informations provenant des éléments suivants.

Elément

Fonction

Ensemble de caméra de télévision arrière

  • Monté sur la porte de compartiment à bagages pour transmettre une image composite de la zone derrière le véhicule et les lignes de guidage calculées sur la base des signaux envoyées par chaque ECU, à l'ensemble d'autoradio et d'affichage.
  • Dispose d'une caméra vidéo couleur dotée d'un semi-conducteur à oxyde de métal complémentaire (CMOS) et d'une lentille grand angle.
  • Arrête d'afficher les lignes de guidage lorsqu'un signal de coupure est reçu pour la porte de compartiment à bagages.
  • Exécute la commande générale du système sur la base des signaux transmis par les capteur et les ECU.
  • Envoie un signal de demande de signal sonore de détection de caméra au capteur de moniteur d'angle mort via la communication CAN.

Ensemble de récepteur de radio et d'affichage

  • Reçoit les signaux vidéo consistant en une image composite de la zone se trouvant derrière le véhicule prise grâce à l'ensemble de caméra de télévision arrière et les lignes de guidage calculées sur la base des signaux provenant de chaque ECU.
  • Effectue la commande du système en recevant le signal de marche arrière en provenance du relais BKUP LP.
  • Transmet un signal d'information de réglage à l'ensemble de caméra de télévision arrière via la communication CAN.
  • Reçoit des signaux vidéo du mode de diagnostic provenant de l'ensemble de caméra de télévision arrière.
  • Affiche "You can not calibrate the camera when the door is open. Please close the door." sur l'écran de réglage de position de caméra arrière lorsque la porte de compartiment à bagages est ouverte.

Capteur d'angle de braquage

Détecte l'angle du volant et transmet les signaux correspondants à l'ensemble de caméra de télévision arrière par le biais du réseau de communication CAN.

ECM

  • Transmet le signal d'information du véhicule à l'ensemble de caméra de télévision arrière via la communication CAN.
  • Transmet le signal de marche arrière à l'ensemble de caméra de télévision arrière via la communication CAN.

ECU de contrôle de dérapage

Transmet un signal de vitesse du véhicule à l'ensemble de caméra de télévision arrière via la communication CAN.

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Transmet le signal du contacteur d'éclairage de seuil de porte de compartiment à bagages et le signal d'information du véhicule à l'ensemble de caméra de télévision arrière via la communication CAN.

Capteur de moniteur d'angle mort

  • Transmet le signal d'information RCTA à l'ensemble de caméra de télévision arrière via la communication CAN.
  • Fait retentir le signal sonore RCTA (avertisseur sonore de moniteur d'angle mort) lorsque la fonction de détection de caméra arrière est activée.

Signal sonore RCTA (avertisseur sonore de contrôle d'angle mort)

Retentit en fonction d'un signal émis par le capteur du moniteur d'angle mort.

Relais BKUP LP

Transmet un signal de marche arrière à l'ensemble d'autoradio et d'affichage.

Ensemble d'ECU d'avertissement de distance *

Transmet le signal d'information du sonar à l'ensemble de caméra de télévision arrière via la communication CAN.

EXPLICATION DU FONCTIONNEMENT

(a) Description du fonctionnement du système de moniteur d'aide au stationnement

(1) L'ensemble d'autoradio et d'affichage reçoit le signal de marche arrière lorsque le contacteur du moteur est en position ON (IG) et que le levier de changement de vitesse est placé en position R. Après réception du signal de marche arrière, l'affichage multifonction passe au système de moniteur d'aide au stationnement.

(b) Description du fonctionnement de la fonction de détection de caméra arrière

(1) Conditions de fonctionnement:

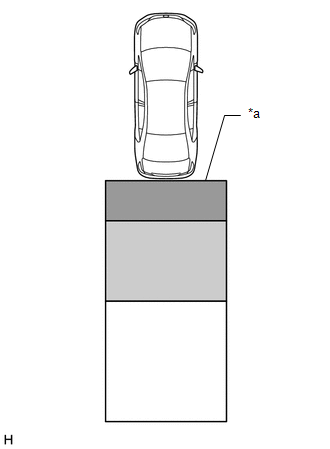

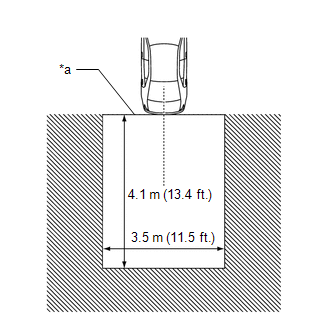

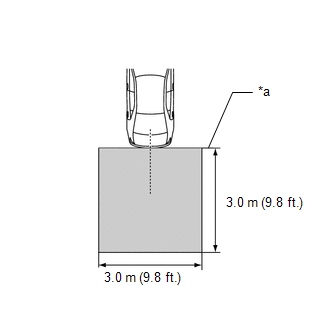

(2) Zone de détection

*a

Zone de détection

Zone de détection A

Zone de détection B

Zone de détection C

Zone de détection

Fonctionnement du signal sonore

Icône de détection de piéton

A

Retentit à plusieurs reprises

Clignote 3 fois puis reste allumé

B

  • Lorsque le véhicule est à l'arrêt: Retentit 3 fois
  • Lorsque le véhicule est en marche arrière: Retentit à plusieurs reprises
  • Lorsque le véhicule est à l'arrêt: Clignote 3 fois
  • Lorsque le véhicule est en marche arrière: Clignote 3 fois puis reste allumé

C

Lorsque le système détermine qu'un piéton pénètrera dans la zone A dans quelques secondes: Retentit à plusieurs reprises

Lorsque le système détermine qu'un piéton pénètrera dans la zone A dans quelques secondes: Clignote 3 fois, puis reste allumé

CONSEIL:

MODE D'AFFICHAGE

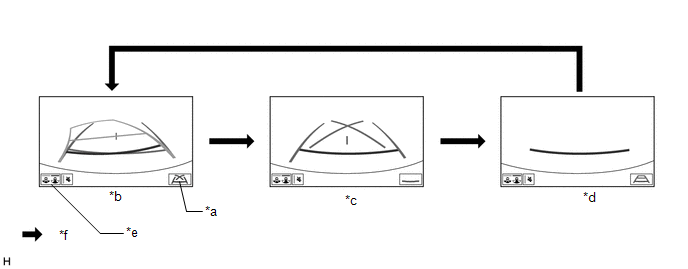

(a) Ecran de rétrovision

*a

Touche de commutation de mode d'affichage de ligne de guidage

*b

Mode d'affichage de la trajectoire estimée du véhicule

*c

Mode d'affichage de ligne de guidage d'aide au stationnement

*d

Mode d'affichage de ligne de guidage indiquant la distance

*e

Touche de commutation de mode d'affichage

*f

Touche de commutation de mode d'affichage de ligne de guidage enfoncée

CONSEIL:

L'écran passe à l'écran de rétrovision large lorsque la touche de commutation de mode d'affichage est sélectionnée.

(1) Lorsque le moniteur d'aide au stationnement s'affiche sur l'écran multifonction, le fait d'appuyer sur la touche de commutation de mode d'affichage de ligne de guidage fait passer en mode d'affichage de moniteur d'aide au stationnement.

Mode d'affichage du moniteur d'aide au stationnement

Mode d'affichage du moniteur d'aide au stationnement

Lignes de guidage indiquant la distance

(Rouge)

Lignes de trajectoire estimée

(Jaune)

Ligne de guidage indiquant la distance

(Jaune)

Ligne de guidage de prolongement de la largeur du véhicule

(Bleu)

Ligne de guidage indiquant la distance

(Bleu)

Lignes de guidage d'aide au stationnement

(Bleu)

Ligne centrale du véhicule

(Bleu)

Mode d'affichage de la trajectoire estimée du véhicule

Affiché(e)

Affiché(e)

Affiché(e)

Affiché(e)

Affiché(e)

Non affiché(e)

Affiché(e)

Mode d'affichage de ligne de guidage d'aide au stationnement

Affiché(e)

Non affiché(e)

Non affiché(e)

Affiché(e)

Non affiché(e)

Affiché(e)

Affiché(e)

Mode d'affichage de ligne de guidage indiquant la distance

Affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

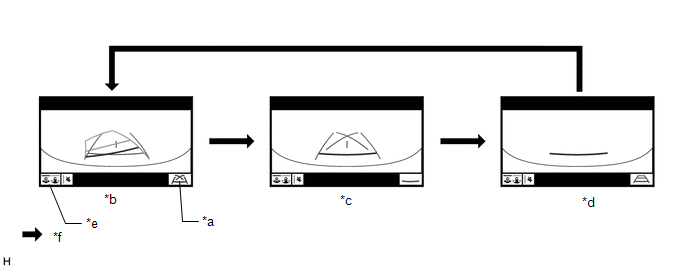

(b) Ecran de rétrovision large

*a

Touche de commutation de mode d'affichage de ligne de guidage

*b

Mode d'affichage de la trajectoire estimée du véhicule

*c

Mode d'affichage de ligne de guidage d'aide au stationnement

*d

Mode d'affichage de ligne de guidage indiquant la distance

*e

Touche de commutation de mode d'affichage

*f

Touche de commutation de mode d'affichage de ligne de guidage enfoncée

CONSEIL:

L'écran passe à l'écran de rétrovision lorsque la touche de commutation de mode d'affichage est sélectionnée.

(1) Lorsque le moniteur d'aide au stationnement s'affiche sur l'écran multifonction, le fait d'appuyer sur la touche de commutation de mode d'affichage de ligne de guidage fait passer en mode d'affichage de moniteur d'aide au stationnement.

Mode d'affichage du moniteur d'aide au stationnement

Mode d'affichage du moniteur d'aide au stationnement

Lignes de guidage indiquant la distance

(Rouge)

Lignes de trajectoire estimée

(Jaune)

Ligne de guidage indiquant la distance

(Jaune)

Ligne de guidage de prolongement de la largeur du véhicule

(Bleu)

Ligne de guidage indiquant la distance

(Bleu)

Lignes de guidage d'aide au stationnement

(Bleu)

Ligne centrale du véhicule

(Bleu)

Mode d'affichage de la trajectoire estimée du véhicule

Affiché(e)

Affiché(e)

Affiché(e)

Affiché(e)

Affiché(e)

Non affiché(e)

Affiché(e)

Mode d'affichage de ligne de guidage d'aide au stationnement

Affiché(e)

Non affiché(e)

Non affiché(e)

Affiché(e)

Non affiché(e)

Affiché(e)

Affiché(e)

Mode d'affichage de ligne de guidage indiquant la distance

Affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

Non affiché(e)

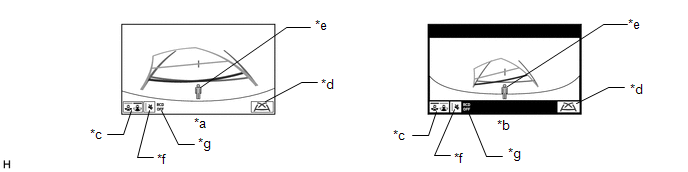

(c) Ecran de fonction de détection de caméra arrière

*a

Ecran de rétrovision

*b

Ecran de rétrovision large

*c

Touche de commutation de mode d'affichage

*d

Touche de commutation de mode d'affichage de ligne de guidage

*e

Icône de détection de piéton

*f

Contacteur de mise en sourdine

*g

Témoin de désactivation de RCD (s'affiche uniquement lorsque la détection de caméra arrière est désactivée)*

-

-

DESCRIPTION GENERALE DE LA FONCTION DE DIAGNOSTIC

(a) Ce système de moniteur d'aide au stationnement possède une fonction de diagnostic affichée sur l'affichage multifonction. Cette fonction permet le calibrage (réglage et vérification) du système de moniteur d'aide au stationnement.

Cliquer ici

(b) Les éléments suivants relatifs au système de moniteur d'aide au stationnement peuvent être vérifiés à l'aide du Techstream.

Elément

Passer au point

DTC

Data List/Active Test
