Toyota Camry et,
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|

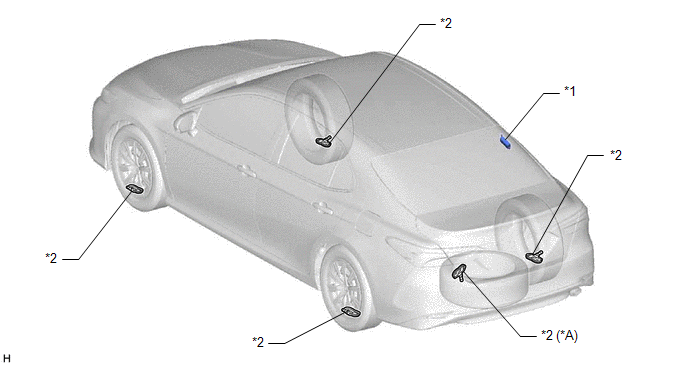

*A | Avec roue de secours classique |
- | - |
|
*1 | ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR |
*2 | VALVE DE PRESSION DES PNEUS ET EMETTEUR |
SCHEMA
|

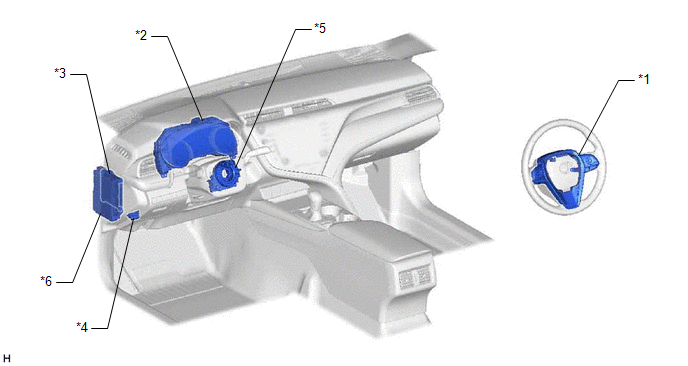

*1 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN DE FAIBLE PRESSION DES PNEUS - ECRAN MULTIFONCTION |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*4 | DLC3 |
|
*5 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*6 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-B N° 2 - FUSIBLE ECU-DCC N° 2 |
SCHEMA
|

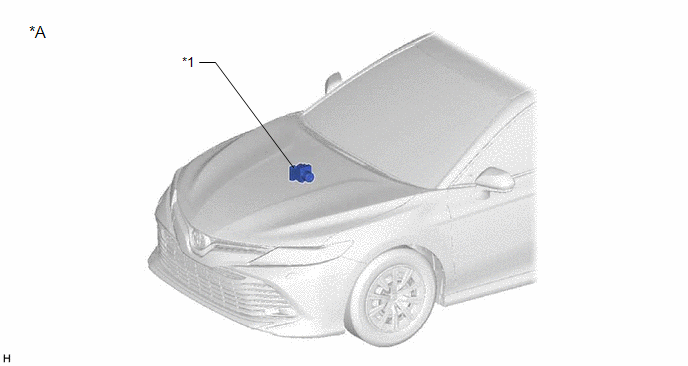

*A | Avec fonction d'affichage de pression de gonflage des pneus: |
- | - |
|
*1 | ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) |
- | - |
Mesures De Precaution
Schema Du SystemeMode d'arrêt de communication d'ECU de contrôle de pression des pneus
DESCRIPTION
Objet de la détection
Symptôme Organe incriminé
Mode d'arrêt de communication d'ECU de contrôle de pression des pneus
Une ou plusieurs des conditions suivantes sont remplies:
L'arrêt de la communication pour "Tire Pressure" s'affiche sur l' ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
*2 JOINT DE CONDUITE D'ADMISSION D'AIR FROID
*3 ECM
*4 ENSEMBLE D'EPURATEUR D'AIR D'ENTREE
*5 SUPPORT D'ECM N° 1
*6 SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 ...
Court-circuit à la batterie dans le circuit de commande du réchauffeur du thermostat (P059712)
DESCRIPTION La partie sensible à la température du thermostat est équipée d'un réchauffeur électrique. Dans une situation de conduite normale, le courant ne passe pas dans le réchauffeur et le thermostat fonctionne comme un thermostat ordinaire. Lorsque la température du moteur augmente d'un ...
