Toyota Camry et,

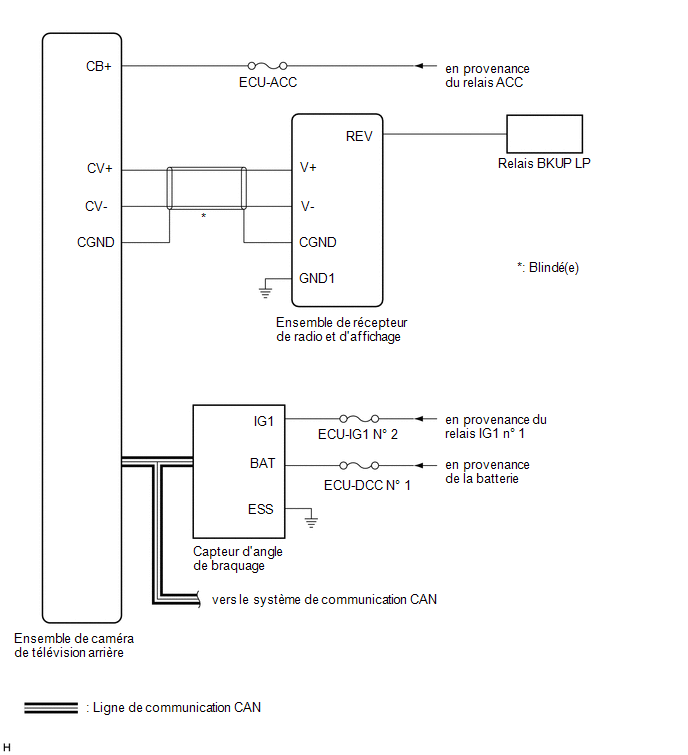

SCHEMA DU SYSTEME

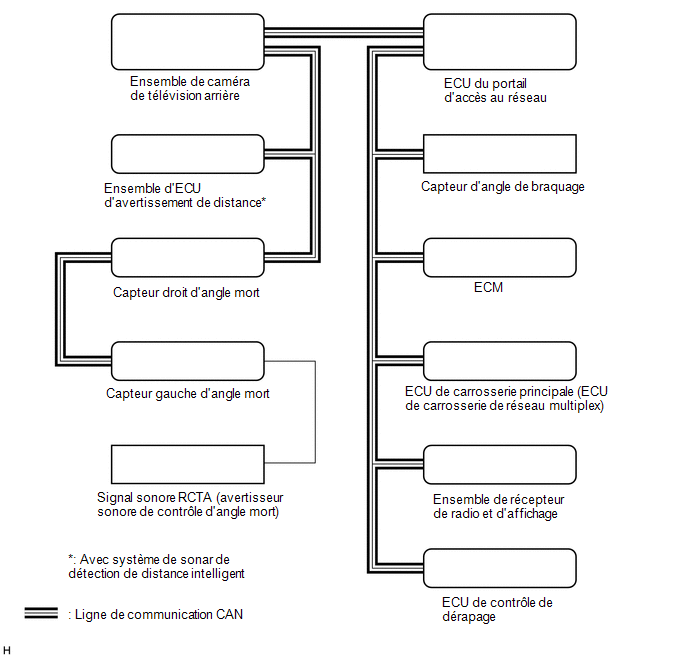

Tableau de communication |
Emetteur | Récepteur |
Signal | Ligne |
|---|---|---|---|
|
Ensemble de récepteur de radio et d'affichage |
Ensemble de caméra de télévision arrière |
Signal d'information de réglage |
CAN |
| Capteur d'angle de braquage |
Ensemble de caméra de télévision arrière |
Signal d'angle de braquage |
CAN |
| ECM |
Ensemble de caméra de télévision arrière |
| CAN |
|
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Ensemble de caméra de télévision arrière |
| CAN |
|
ECU de contrôle de dérapage |
Ensemble de caméra de télévision arrière |
Signal de vitesse du véhicule |
CAN |
| Capteur de moniteur d'angle mort |
Ensemble de caméra de télévision arrière |
Signal d'information RCTA |
CAN |
| Ensemble de caméra de télévision arrière |
Capteur de moniteur d'angle mort |
Demande de signal sonore de détection de caméra |
CAN |
| Ensemble d'ECU d'avertissement de distance * |
Ensemble de caméra de télévision arrière |
Signal d'information du sonar |
CAN |
Emplacement Des Pieces Constitutives
Description Du SystemeData List / Active Test
DATA LIST / ACTIVE TEST DATA LIST CONSEIL:
La Data List du Techstream permet de relever les valeurs ou l'état des
contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à
déposer de pièces. Cette vérification non intrusive peut être très utile dans la
mesure ...
Circuit du contacteur d'éclairage de seuil de compartiment moteur
DESCRIPTION Le contacteur d'éclairage de seuil de
compartiment moteur est intégré à l'ensemble de verrouillage de capot. Ce
contacteur s'active lorsque le capot est fermé et se désactive lorsque le capot
est ouvert. SCHEMA DE CABLAGE
MESURE DE
PRECAUTION / REMARQUE / CONSEIL ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'ACTIONNEUR DE FREIN
*2 CAMERA DE RECONNAISSANCE DE MARCHE AVANT
(avec système Toyota Safety Sense P)
*3 ECM (pour A25A-FKS)
*4 ECM (pour 2GR-FKS)
*5 ENSEMBLE DE MECANISME DE DIRECTIO ...
