EMPLACEMENT DES PIECES CONSTITUTIVES

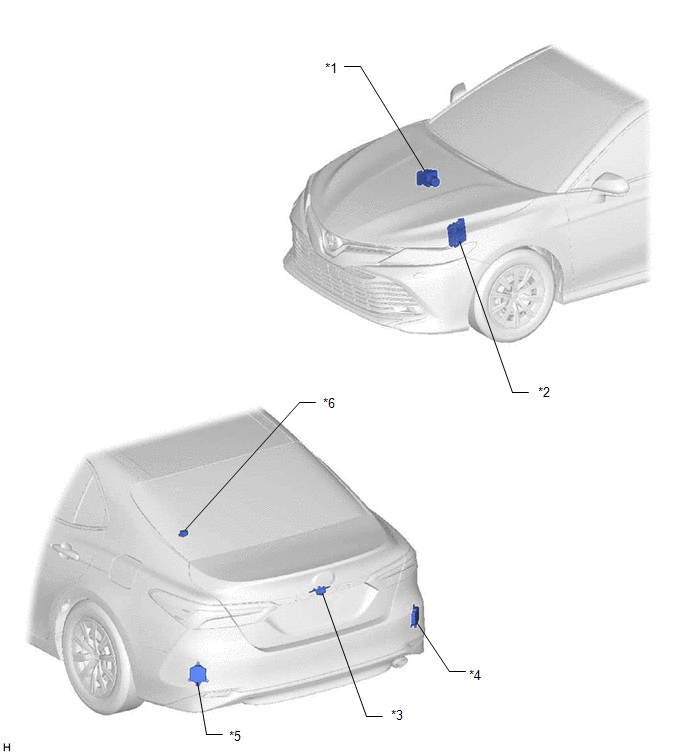

SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*2 | ECM |
|
*3 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
*4 | CAPTEUR DE CONTROLE D'ANGLE MORT DROIT |
|
*5 | CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE |
*6 | SIGNAL SONORE RCTA (SIGNAL SONORE DE CONTROLE D'ANGLE MORT) |

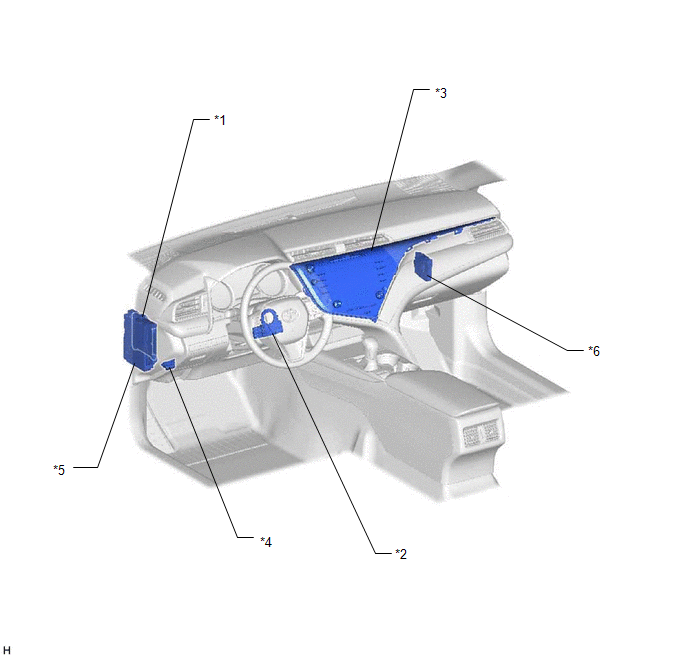

SCHEMA
|
*1 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*2 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*3 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*4 | DLC3 |
|
*5 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 2 - FUSIBLE ECU-DCC N° 1 - FUSIBLE ECU-ACC - RELAIS BKUP LP - RELAIS IG1-N° 1 - RELAIS ACC |
*6 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE (avec système de sonar de détection de distance intelligent) |
Mesures De Precaution
Schema Du SystemeRepose
REPOSE PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE
CONSEIL: Effectuer la procédure "Vérification après réparation" après avoir remplacé le sous-ensemble de débitmètre d'air massique.
Cliquer ici (a) Reposer le sous-ensemble de débitmètre d'air massique sur le s ...
Circuit du témoin de maintien de freinage en veille
DESCRIPTION Le témoin de maintien de freinage en veille s'allume si la commande de maintien de freinage est possible lorsque les conditions requises suivantes pour le fonctionnement de veille sont réunies et que le contacteur de maintien de freinage (ensemble de contacteur de frein de stationnemen ...
Bornes De L'ecu
BORNES DE L'ECU SOUS-ENSEMBLE DE RETROVISEUR DU
COMBINE D'INSTRUMENTS
(a) Mesurer la tension et la résistance en fonction de la (des) valeur(s)
indiquée(s) dans le tableau ci-dessous.
N° de borne (symbole)
Couleur du câblage
Entrée/sortie de signal
Condition Condi ...
