Toyota Camry Manuel de réparation XV50 (2011–2019): Eclairage De Courtoisie

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Eclairage (int) / Eclairage De Courtoisie

Pieces Constitutives

PIECES CONSTITUTIVES

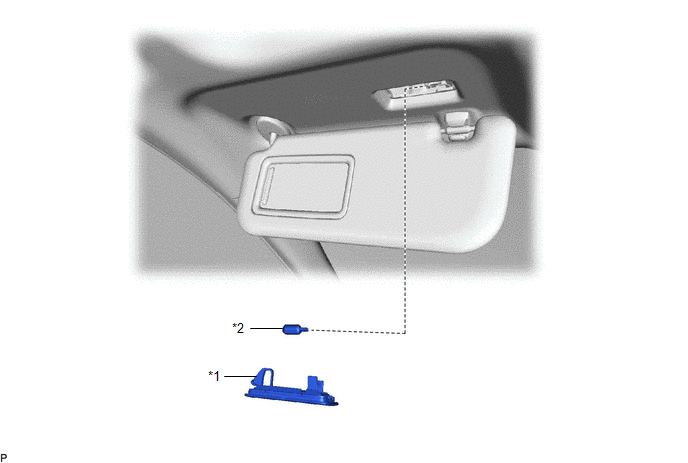

SCHEMA

ENSEMBLE D'ECLAIRAGE DE COURTOISIE

AMPOULE D'ECLAIRAGE DE COURTOISIE

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE

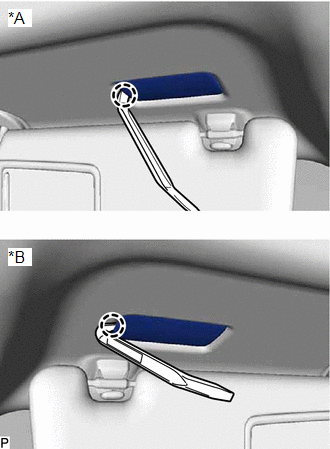

(a) A l'aide d'un extracteur de moulure, libérer la griffe.

*A	pour côté gauche
*B	pour côté droit

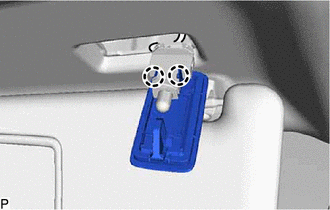

(b) Libérer les 2 griffes pour déposer l'ensemble d'éclairage de courtoisie du support d'ampoule.

2. DEPOSER L'AMPOULE DE L'ECLAIRAGE DE COURTOISIE

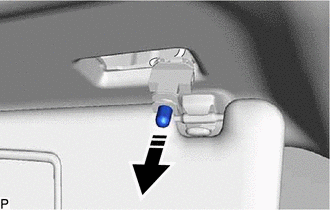

(a) Déposer l'ampoule d'éclairage de courtoisie du support d'ampoule comme indiqué sur le schéma.

Déposer dans ce sens

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'AMPOULE D'ECLAIRAGE DE COURTOISIE

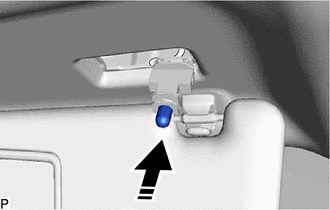

(a) Reposer l'ampoule d'éclairage de courtoisie sur le support d'ampoule comme indiqué sur le schéma.

Poser dans ce sens

2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE

(a) Engager les 2 griffes pour reposer l'ensemble d'éclairage de courtoisie sur le support d'ampoule.

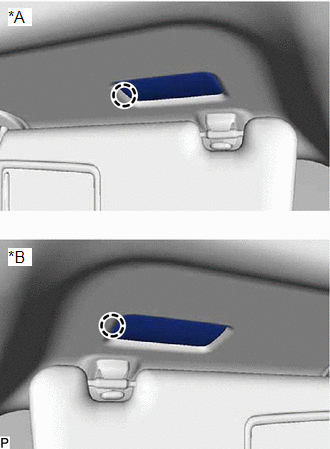

(b) Engager la griffe pour reposer l'ensemble d'éclairage de courtoisie.

*A	pour côté gauche
*B	pour côté droit
