Pieces Constitutives
PIECES CONSTITUTIVES

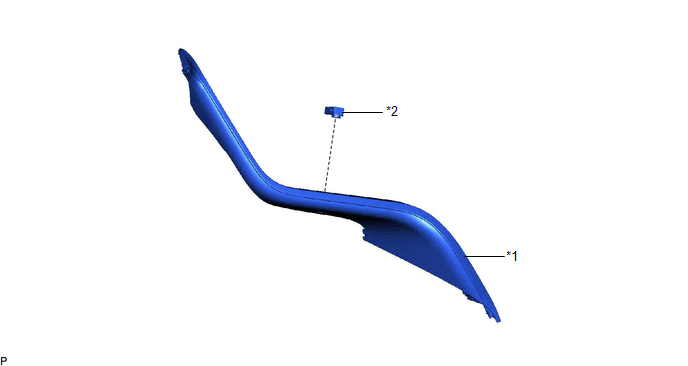

SCHEMA
|
*1 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*2 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2 |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2

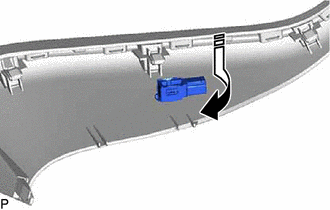

(a) Tourner le sous-ensemble d'éclairage intérieur n° 2 comme indiqué sur le schéma pour le déposer.
|
Déposer dans ce sens |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ECLAIRAGE DE CONSOLE AVANT (SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2)
|

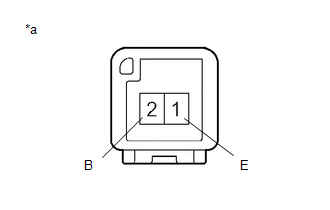

*a | Pièce constitutive sans faisceau de câbles branché (éclairage de console avant (sous-ensemble d'éclairage intérieur n° 2)) |
(a) Appliquer la tension de batterie au connecteur et vérifier si l'éclairage de console avant s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Batterie positive (+) → 2 (B) Batterie négative (-) → 1 (E) |
En permanence | L'éclairage de console avant s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer d'éclairage de console avant (sous-ensemble d'éclairage intérieur n° 2).
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2

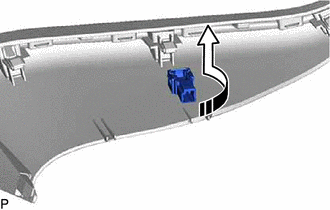

(a) Tourner le sous-ensemble d'éclairage intérieur n° 2 comme indiqué sur le schéma pour le reposer.
|
Poser dans ce sens |
2. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
