Pieces Constitutives
PIECES CONSTITUTIVES

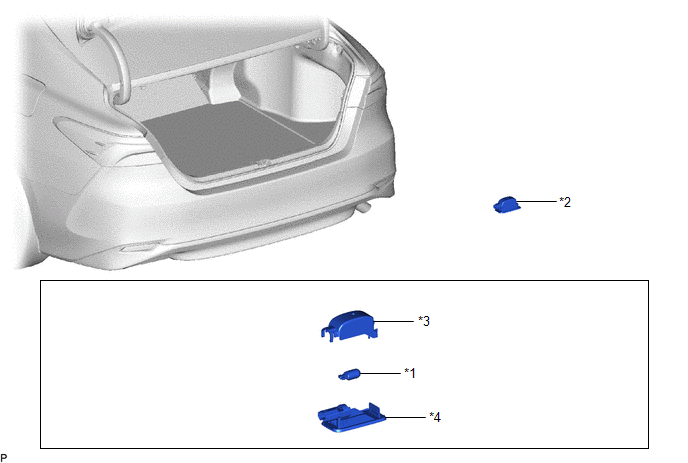

SCHEMA
|
*1 | AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES |
*2 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
|
*3 | SHADE |
*4 | LENTILLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

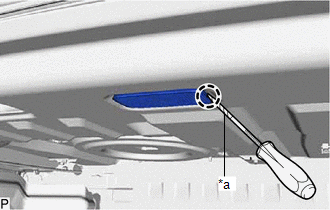

| (a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la griffe. |
|
(b) Débrancher le connecteur et déposer l'ensemble d'éclairage de compartiment à bagages n° 1.
2. DEPOSER L'AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

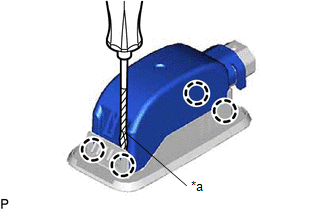

| (a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 4 griffes pour déposer le cache de la lentille d'éclairage de compartiment à bagages n° 1. |
|

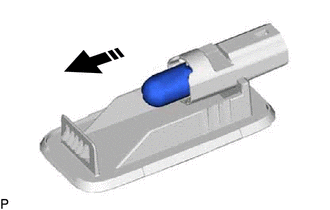

(b) Déposer l'ampoule d'éclairage de compartiment à bagages de la lentille d'éclairage de compartiment à bagages n° 1, comme indiqué sur le schéma.
|
Déposer dans ce sens |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
|

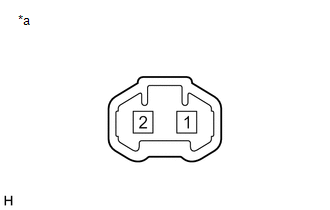

*a | Pièce constitutive sans faisceau de câbles branché (Ensemble d'éclairage de compartiment à bagages n° 1) |
(a) Appliquer la tension de batterie au connecteur et vérifier si l'éclairage de compartiment à bagages s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Borne positive de la batterie (+) → 1 Borne négative de la batterie (-) → 2 |
En permanence | L'éclairage de compartiment à bagages s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ampoule ou l'ensemble d'éclairage de compartiment à bagages n° 1.
Repose
REPOSE
PROCEDURE
1. REPOSER L'AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

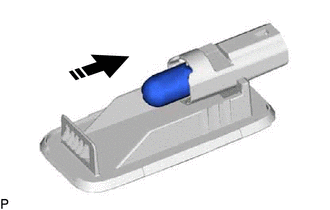

(a) Reposer l'ampoule d'éclairage de compartiment à bagages sur la lentille d'éclairage de compartiment à bagages n° 1, comme indiqué sur le schéma.
|
Poser dans ce sens |

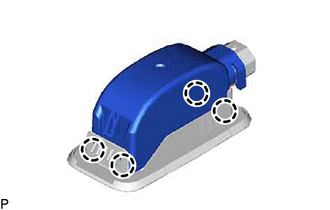

| (b) Engager les 4 griffes pour reposer le cache sur la lentille d'éclairage de compartiment à bagages n° 1. |
|
2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
(a) Brancher le connecteur.

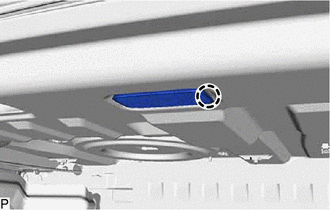

| (b) Engager la griffe et poser l'ensemble d'éclairage de compartiment à bagages n° 1. |
|
Repose
